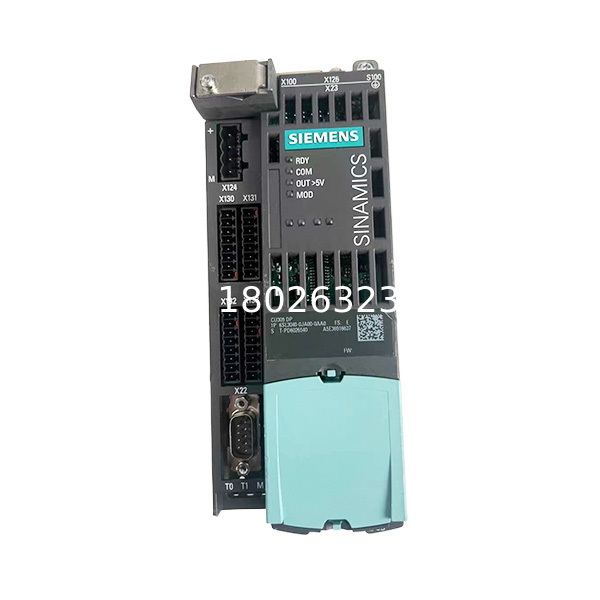

Unidad de Control Siemens SINAMICS S110 6SL3040-0JA00-0AA0: Motor de Precisión para Sistemas de Movimiento Industrial

Introducción: El Centro Neurálgico de la Automatización Avanzada

En entornos industriales de alto riesgo, donde el control de movimiento de precisión dicta la productividad, la calidad y la escalabilidad del sistema, la Unidad de Control Siemens SINAMICS S110 6SL3040-0JA00-0AA0 emerge como un orquestador crítico. Diseñado como el cerebro del sistema de accionamiento modular S110 de Siemens, este controlador compacto pero potente integra conectividad PROFIBUS, procesamiento en tiempo real y funcionalidades de seguridad para gestionar aplicaciones servo de un solo eje con una precisión a nivel de micras. Desde centros de mecanizado CNC hasta brazos robóticos de alta velocidad, cierra la brecha entre la potencia bruta y el control inteligente, al tiempo que minimiza la huella del armario en un 40% en comparación con las soluciones multicomponentes convencionales.

Arquitectura Central: Más Allá del Control Básico

A diferencia de los PLC genéricos, el 6SL3040-0JA00-0AA0 (designado CU305 DP) está diseñado explícitamente para tareas de movimiento dinámico. Su arquitectura combina:

• Inteligencia Centralizada: Una CPU de alta velocidad que ejecuta algoritmos avanzados de control vectorial para una precisión de par dentro de ±0,2% en reposo, fundamental para el posicionamiento de precisión.

• Integración PROFIBUS-DP: Permite el intercambio de datos determinista con sistemas de automatización de nivel superior (por ejemplo, PLC SIMATIC S7), admitiendo tiempos de ciclo tan bajos como 1 ms para operaciones sincronizadas.

• Diseño de Seguridad Integrada: Safe Torque Off (STO) nativo compatible con los estándares SIL 3/PLe/Cat. 3, con funciones ampliables con licencia como Safe Brake Control (SBC).

• Agnosticismo del Codificador: Admite codificadores incrementales TTL, absolutos SSI y sen/cos a través del acondicionamiento de señal EXE, lo que garantiza la compatibilidad con diversos tipos de motores.

Especificaciones Técnicas

Innovaciones de Ingeniería: Precisión, Flexibilidad y Robustez

1. Optimización del Movimiento en Tiempo Real
El CU305 DP aprovecha la tecnología Drive Control Chart (DCC) de Siemens, un entorno de programación gráfica basado en SIMATIC CFC, para implementar lógica de movimiento personalizada sin codificación de bajo nivel. Esto permite:

• Adaptación dinámica de perfiles de posición/velocidad durante el contorneado CNC.

• Algoritmos antirresonancia que suprimen las vibraciones mecánicas en husillos >20.000 rpm.

• Engranajes electrónicos y levas para ejes sincronizados en líneas de impresión/embalaje.

2. Integración Perfecta del Sistema

• Topología Plug-and-Play: La detección automática DRIVE-CLiQ identifica los motores y codificadores conectados en 10 segundos, lo que reduce el tiempo de puesta en marcha en un 60%.

• Ingeniería Unificada: Configurable a través del software STARTER de Siemens o TIA Portal, lo que permite la sincronización de parámetros con PLC SIMATIC y sistemas HMI.

• E/S Escalables: Módulos de expansión digital/analógica opcionales (por ejemplo, 6SL3054-0EH00-1BA0) para una mayor conectividad de sensores/actuadores.

3. Resistencia Térmica y Mantenimiento

• Enfriamiento sin Ventilador: El diseño de convección natural elimina las piezas móviles, lo que garantiza un funcionamiento silencioso y un MTBF >150.000 horas.

• Diagnóstico Predictivo: Monitoreo continuo de la tensión del enlace de CC (±10% de tolerancia), la temperatura del motor (a través de entradas KTY/Pt1000) y la tensión de la unión IGBT, lo que activa alertas 48 horas antes de una posible reducción de potencia.

• Actualizable en Campo: Actualizaciones de firmware a través de la ranura para tarjeta CF (por ejemplo, 6SL3054-0EJ00-1BA0), lo que permite mejoras de funciones sin intercambios de hardware.

Aplicaciones Objetivo: Donde la Precisión se Encuentra con la Productividad

• Máquinas Herramientas CNC: Controla el posicionamiento del husillo y los ejes de avance con una repetibilidad ≤5 μm en centros de fresado/rectificado.

• Ensamblaje Robótico: Acciona robots SCARA o de 6 ejes para pick-and-place de alta velocidad (más de 1.200 ciclos/hora) en electrónica automotriz.

• Maquinaria de Embalaje: Sincroniza llenadoras, taponadoras y etiquetadoras a más de 1.000 artículos/minuto a través de perfiles de leva electrónicos.

• Manipulación de Semiconductores: Gestiona robots de transporte de obleas con movimiento amortiguado por vibraciones para la fabricación a nanoescala.

• Fabricación Textil: Mantiene el control de la tensión en telares de alta velocidad, lo que reduce la rotura del hilo en un 30%.

Integración dentro del Ecosistema SINAMICS

El CU305 DP actúa como el centro de comando para los accionamientos SINAMICS S110, interactuando a la perfección con:

• Módulos de Potencia: por ejemplo, PM340 para el control de motores de 380–480 V CA.

• Codificadores de Motor: Soporte directo para servomotores Siemens 1FK7/1FT7 con interfaces Hiperface/EnDat.

• Periféricos de Seguridad: Safe Brake Control (SBC) activado por licencia para ejes verticales en ascensores o prensas.

• Conectividad en la Nube: SINAMICS CONNECT 300 opcional se conecta a Siemens MindSphere para análisis predictivos.

Sostenibilidad y Liderazgo del Ciclo de Vida

• Recuperación de Energía: El frenado regenerativo devuelve el 92% de la energía de desaceleración al enlace de CC, lo que reduce el consumo neto en un 15–25%.

• Diseño de Tiempo de Inactividad Cero: Las tarjetas CF intercambiables en caliente (para la copia de seguridad del programa) y los bloques de terminales modulares (X500/X501) permiten reemplazos de componentes en menos de 5 minutos.

• Cumplimiento Adelante: Cumplimiento de RoHS 3/REACH desde el 17/08/2011, con bobinados de cobre reciclables en un 99,8%.

Conclusión: El Pulso del Futuro del Movimiento Industrial

El SINAMICS S110 CU305 DP (6SL3040-0JA00-0AA0) trasciende los controladores de movimiento convencionales al fusionar la inteligencia PROFIBUS, la seguridad por diseño y los algoritmos de control adaptativo en un factor de forma del tamaño de la palma de la mano. Su flexibilidad de programación DCC y la integración de TIA Portal reducen el esfuerzo de ingeniería en un 40%, mientras que la seguridad SIL 3 garantiza el cumplimiento de las directivas de maquinaria global.

Para los ingenieros que diseñan celdas de automatización ágiles, ya sea en mecanizado de precisión, embalaje de alta velocidad o fábricas de semiconductores, esta unidad de control ofrece un rendimiento sin concesiones donde los microsegundos definen los márgenes y las micras definen la calidad. En una era de fabricación inteligente, sigue siendo el punto de referencia de Siemens para unificar el movimiento, la seguridad y la inteligencia en una sola plataforma.
