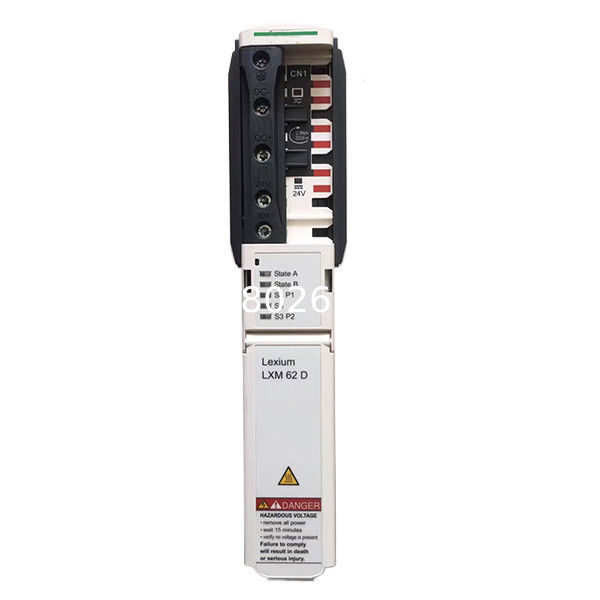

Modulo de accionamiento por servo de Schneider Electric PACDrive 3 LXM62DD15D21000:

Resumen técnico completo

El Schneider Electric LXM62DD15D21000 representa una solución de servoacción de dos ejes sofisticada dentro del sistema de control de movimiento PACDrive 3.Este módulo de doble accionamiento compacto pero potente combina capacidades avanzadas de control de movimiento con un diseño de ahorro de espacioLa arquitectura innovadora de la unidad permite el control independiente de dos servomotores desde un solo módulo de accionamiento.reducir significativamente los requisitos de espacio de los gabinetes manteniendo altos estándares de rendimiento.

Diseñado para entornos de automatización industrial, el LXM62DD15D21000 ofrece un par preciso, velocidad y control de posición para aplicaciones de movimiento exigentes.Su compatibilidad con la amplia gama de servomotores SH3 y MH3 de Schneider proporciona a los integradores de sistemas opciones de configuración flexibles adaptadas a los requisitos específicos de la aplicaciónLa robusta construcción de la unidad y las características de seguridad completas aseguran un funcionamiento fiable en condiciones industriales difíciles.

Especificaciones técnicas y características clave

Características eléctricas

Especificaciones físicas y medioambientales

• Peso: 3 kg (6,61 libras)

• Calificación de protecciónSe aplicará el procedimiento de ensayo de la norma ISO/IEC 60529.

• Resistencia a las vibracionesSe aplicará el método de ensayo de la composición de los materiales de ensayo.

• Resistencia al choqueSe aplicarán las siguientes medidas:

• Temperatura de funcionamiento: 5-55°C (41-131°F)

• Humedad relativa: 5-85% (no condensado)

• Grado de contaminaciónSe aplicará el método de ensayo de la norma EN 61800-5-2.

Detalles de conexión e interfaz

• Conexiones eléctricas:

  • Bloques terminales que aceptan cableado de 0,2-16 mm2 (AWG 24-6)

  • El par de apretamiento CN1 es de 2,5 N.m.

• Interfaz de comunicación: SERCOS III para la conectividad de autobuses de alta velocidad

• Sistemas de retroalimentación motora compatibles: admite varios tipos de codificadores para la retroalimentación de posición precisa

Capacidades de rendimiento

La LXM62DD15D21000 ofrece un rendimiento excepcional de control de movimiento a través de varias características avanzadas:

Arquitectura de control de doble eje: El diseño único del módulo de doble accionamiento permite el control independiente de dos servomotores desde una sola unidad,Reducción de la complejidad del sistema y de los requisitos de espacio de los gabinetes, manteniendo al mismo tiempo las capacidades de ajuste de eje individual.

Respuesta dinámica alta: con una capacidad de corriente máxima de 15 A durante 3 segundos (3× corriente continua),la unidad puede manejar perfiles de aceleración/desaceleración exigentes y picos de carga momentáneos sin deterioro del rendimiento.

Algoritmos de control de precisión: Los algoritmos de control avanzados aseguran perfiles de movimiento suaves con un tiempo de asentamiento mínimo, crítico para aplicaciones que requieren una alta precisión de posicionamiento.

Configuración de E/S flexible: El módulo proporciona entradas/salidas digitales configurables y entradas de sonda táctil dedicadas para la sincronización con eventos externos o marcas de registro.

Integración de la seguridad: La función de apagado de par seguro (STO) integrada cumple los requisitos de seguridad para la eliminación inmediata de la potencia de los motores, de conformidad con las normas SIL y PL.

Compatibilidad del motor

El LXM62DD15D21000 está diseñado para funcionar sin problemas con las series de servomotores SH3 y MH3 de Schneider Electric:

Serie de motores compatibles:

• Servomotores SHS

• Serie SH3 (tamanes de marco de 70 mm, 100 mm y 140 mm) con varias optimizaciones de par/velocidad

• Serie MH3 (tamas de 70 mm y 100 mm) con optimizaciones de par/velocidad

Opciones de optimización:

• Las versiones optimizadas para el par para aplicaciones de alta fuerza

• Las versiones optimizadas para la velocidad para los requisitos de alta velocidad

• Las versiones equilibradas para aplicaciones de movimiento general

Esta amplia compatibilidad permite a los diseñadores de sistemas seleccionar las características ideales del motor para sus necesidades específicas de aplicación, manteniendo al mismo tiempo la consistencia del accionamiento en múltiples ejes.

Áreas de aplicación

El LXM62DD15D21000 encuentra aplicación en numerosos escenarios de automatización industrial que requieren un control de movimiento preciso y sincronizado:

Máquinas y aparatos para el embalaje

• Máquinas para el sellado o el llenado de formas de alta velocidad

• Sistemas de cartonado

• Aplicaciones de etiquetado

Manejo del material

• Sistemas de sincronización de transportadores

• Unidades robóticas de recogida y colocación

• Control de la propulsión del vehículo guiado automáticamente (AGV)

Fabricación especializada

• El conjunto de componentes electrónicos

• Equipo de producción farmacéutica

• Centros de mecanizado de precisión

Comparación con módulos de servoacción similares

Esta comparación destaca la capacidad superior de corriente del LXM62DD15D21000, la compatibilidad flexible del motor y el perfil de certificación robusto en comparación con productos similares de su clase.

Instalación e integración del sistema

El LXM62DD15D21000 está diseñado para una integración sencilla en sistemas de automatización:

Instalación mecánica:

• El factor de forma compacto permite el montaje de alta densidad

• El enfriamiento por convección natural elimina la necesidad de ventiladores

• Opciones de montaje en rieles DIN o en paneles directos

Conexiones eléctricas:

• Los terminales claramente etiquetados para las conexiones de alimentación, motor y E/S

• Las terminales de tornillo se adaptan a una amplia gama de tamaños de alambre

• Conexiones a tierra separadas de mando y potencia para reducir el ruido

Configuración del sistema:

• Integrado en la arquitectura PACDrive 3 mediante SERCOS III

• Configuración mediante las herramientas de software dedicadas de Schneider Electric

• Parametrización para ajuste de ejes individuales dentro del módulo de doble tracción

Consideraciones de mantenimiento y fiabilidad

Schneider Electric ha diseñado el LXM62DD15D21000 para una máxima fiabilidad con un mantenimiento mínimo:

Capacidades de diagnóstico:

• Indicadores de estado completos para la identificación rápida de fallos

• Registro detallado de errores para la resolución de problemas

• Características de mantenimiento predictivo mediante el seguimiento de la condición

Cumplimiento medioambiental:

• Designación del producto Green Premium

• Compatibilidad con la Directiva RoHS (UE y China)

• Construcción libre de mercurio y de PVC

• Cumplimiento del Reglamento REACH

Apoyo al producto:

• 18 meses de garantía estándar

• Red mundial de apoyo técnico

• Documentación completa y notas de solicitud

Conclusión

El módulo de servoacción de doble eje Schneider Electric PACDrive 3 LXM62DD15D21000 representa una solución de alto rendimiento para aplicaciones modernas de control de movimiento.Su combinación de arquitectura compacta de doble tracción, capacidades de control avanzadas,y la amplia compatibilidad del motor lo convierten en una excelente opción para los integradores de sistemas que diseñan sistemas de automatización con espacio limitado que requieren un control sincronizado de varios ejes.

Con robustas características de seguridad incluyendo funcionalidad STO, certificaciones ambientales completas y la reputación de Schneider Electric por su fiabilidad,El LXM62DD15D21000 proporciona a los profesionales de la automatización una solución confiable para aplicaciones de movimiento exigentesYa sea que se despliegue en líneas de envasado de alta velocidad, sistemas de ensamblaje de precisión o equipos de manipulación de materiales, este módulo de servoconducción ofrece el rendimiento, la flexibilidad, la eficiencia y el rendimiento de los equipos.En la actualidad, la industria es muy competitiva y la fiabilidad es necesaria..

La integración de la unidad dentro del ecosistema PACDrive 3 asegura un funcionamiento sin problemas con la cartera completa de control de movimiento de Schneider Electric, ofreciendo a los usuarios unaSolución de alto rendimiento para sus necesidades de automatizaciónPara aplicaciones que requieren un control multieje coordinado con requisitos reducidos de espacio en el gabinete, el LXM62DD15D21000 se destaca como una solución tecnológicamente avanzada y práctica.
