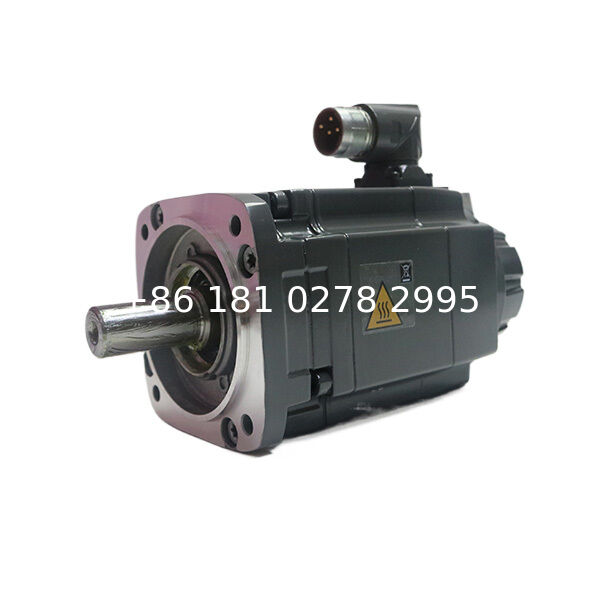

1FK7042-5AF71-1UG0 Servomotor con eje reforzado y gestión térmica

El 1FK7042-5AF71-1UG0 es un servomotor síncrono de alta eficiencia de la serie SIMOTICS S-1FK7 Compact, diseñado para el control de movimiento de precisión en la automatización industrial con restricciones de espacio. Distinguido por su exclusivo sistema de retroalimentación basado en resolver, su diseño térmico optimizado y su robustez con clasificación IP64, este motor ofrece un rendimiento excepcional en aplicaciones que exigen resistencia a las interferencias electromagnéticas (EMI), dinámica rápida y fiabilidad, cubriendo un nicho entre las variantes sensibles al coste y las de codificador absoluto.

1. Especificaciones Principales y Filosofía de Diseño

Innovaciones Clave

• Sistema de Retroalimentación Resolver – Equipado con un resolver síncrono multivelocidad de 2 polos (frente a codificadores absolutos como el AM20DQI en los modelos 1RG0), que proporciona una inmunidad superior a las interferencias electromagnéticas (EMI) en entornos de soldadura, calentamiento por inducción o alta frecuencia de radio (RF). Esto requiere rutinas de referenciación al encender, pero garantiza la integridad de la señal en recorridos de cable de hasta 150 m.

• Alta Densidad de Potencia – Genera una potencia nominal de 0,82 kW con un par continuo de 3 Nm (clase térmica 100K) dentro de un marco compacto de 42 mm (montaje IMB5), logrando una relación par-peso un 15% superior a la de sus equivalentes con freno (por ejemplo, 1RH1).

• Eficiencia de Autorefrigeración (IC 10) – La refrigeración por convección natural elimina los ventiladores externos, reduciendo el ruido audible (<70 dB) y el mantenimiento, al tiempo que mantiene el 100% del par a temperaturas ambiente de hasta 60 °C.

2. Rendimiento Mecánico y Térmico

Robustez Estructural

• Sellado IP64 – Protección completa contra la entrada de polvo y salpicaduras de agua, validado para entornos de lavado (por ejemplo, procesamiento de alimentos, embalaje industrial).

• Control de Tolerancia de Precisión – Juego radial del eje de hasta 0,025 mm; concentricidad de hasta 0,05 mm. Minimiza las vibraciones a altas velocidades (hasta 6.000 rpm), lo que es fundamental para husillos CNC y sistemas de alineación óptica.

• Eje Liso con Chavetero (Tolerancia N) – Equilibra la transmisión segura del par con una distorsión armónica reducida durante el movimiento bidireccional.

Resiliencia Térmica

• Sensores de Temperatura KTY84 – Integrados en los devanados del estator para una monitorización térmica en tiempo real, lo que permite la parada predictiva y prolonga la vida útil de los rodamientos en un 20% en operaciones cíclicas.

• Eficiencia y Reducción de Potencia – Opera con una eficiencia de aproximadamente el 90%, con una constante de tiempo térmica de 35 minutos. Mantiene el par completo hasta 60 °C de temperatura ambiente, ideal para moldeo por inyección de plásticos o fundiciones.

3. Respuesta Dinámica e Integración de Control

Aceleración y Estabilidad

• Baja Inercia del Rotor (0,00067 kg·m²) – Alcanza una aceleración de 0-3000 rpm en <80 ms, superando a sus homólogos con freno (por ejemplo, 1UB0 ≥100 ms).

• Linealidad del Par – Mantiene una desviación de ±1,8% en el rango de 0-4500 rpm, asegurando una fuerza constante en líneas de embalaje de alto ciclo (hasta 120 ciclos/min).

Ecosistema DRIVE-CLiQ

• Autoconfiguración – Integración perfecta con los variadores SINAMICS S120 reduce el tiempo de puesta en marcha a <15 minutos.

• Diagnóstico en Tiempo Real – Transmite datos de vibración y temperatura a SINUMERIK Edge para mantenimiento predictivo, reduciendo el tiempo de inactividad en un 30%.

4. Aplicaciones Objetivo y Ventajas Competitivas

Casos de Uso Industrial

• Robots de Soldadura por Puntos para Automoción – La resistencia a EMI del resolver garantiza un posicionamiento estable en medio de interferencias de arco.

• Control de Tensión en Maquinaria Textil – La clasificación IP64 resiste la entrada de polvo de fibra, con un par de 3 Nm que permite un manejo preciso del hilo.

• Ensamblaje de PCB Electrónicas – La baja inercia permite una repetibilidad de ±5 µm para la colocación de componentes.

Compensación de Coste vs. Rendimiento frente a Modelos con Codificador Absoluto

5. Tabla de Especificaciones Técnicas

*Métricas Avanzadas del 1FK7042-5AF71-1UG0 frente a Variantes Clave*

6. Posición en el Mercado y Adquisición

• Panorama de Proveedores – Los distribuidores ofrecen precios competitivos y unidades nuevas de fábrica con plazos de entrega típicos de 15 días.

• Estado del Ciclo de Vida – Descontinuado pero con soporte en campo, ideal para modernizaciones en sistemas impulsados por SINAMICS debido a su montaje retrocompatible (IMB5/V1/V3).

Conclusión: Caballo de Batalla Reforzado contra EMI para Automatización Industrial

El 1FK7042-5AF71-1UG0 ejemplifica la fiabilidad optimizada para la aplicación. Su diseño basado en resolver, su robustez IP64 y su eficiencia de autorefrigeración lo hacen ideal para:

• Entornos Eléctricamente Ruidosos (por ejemplo, soldadura, corte por plasma),

• Sistemas Horizontales de Alto Ciclo que requieren una aceleración de hasta 80 ms y una capacidad de sobrecarga del 240%,

• Actualizaciones Conscientes del Presupuesto donde el posicionamiento absoluto no es esencial.

Mientras que las variantes de codificador de 24 bits son adecuadas para tareas de precisión micrométrica, el 1UG0 sigue siendo un punto de referencia rentable para industrias con alta carga de EMI. Con disponibilidad global a través de socios certificados, ofrece un rápido retorno de la inversión en la fabricación textil, automotriz y electrónica, demostrando que la resiliencia no tiene por qué comprometer el rendimiento.
