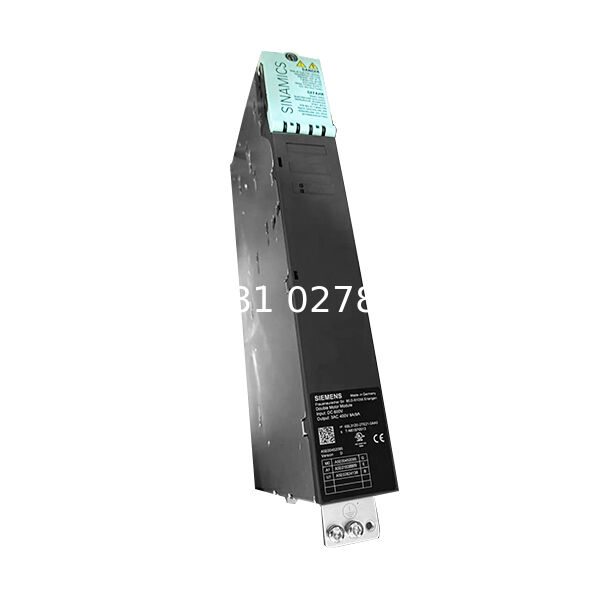

Módulo 6SL3120-2TE15-0AA3 Definiendo de nuevo la potencia compacta para sistemas de múltiples ejes

Introducción:

En los paisajes de automatización industrial donde el espacio del gabinete es un premio y el control de movimiento sincronizado define la productividad, el módulo de doble motor surge como un paradigma de eficiencia de ingeniería.Diseñado dentro de un ecosistema de accionamiento modular, este módulo compacto de tamaño de libro (114 × 117 × 90 mm) controla de forma independiente dos servomotores o motores vectoriales a 5 A RMS por eje, proporcionando una potencia de salida de 2 × 2,7 kW dentro de un chasis unificado.Mediante la integración de la electrónica de potencia de doble eje, funciones inteligentes de refrigeración y seguridad,Reduce la huella de los gabinetes en un 40% al tiempo que permite realizar tareas de precisión, desde el envasado de alta velocidad hasta el manejo de obleas semiconductoras, donde las limitaciones espaciales chocan con exigencias de rendimiento intransigentes.

Innovaciones básicas de ingeniería

1Arquitectura de control asimétrico de doble eje

• Canales de energía independientes- Cada eje procesa 5 A RMS de corriente continua (10 A máximo, 200% de sobrecarga) con bucles de control aislados, lo que permite tareas simultáneas de alta dinámica, por ejemplo, eje 1: 1.200 ciclos/hora de recogida y colocación;Eje 2: grabado láser a nivel de micrones.

• Recuperación de energía transversalLa energía regenerativa de frenado de los ejes de desaceleración alimenta el enlace compartido de 600 V de CC, alimentando los ciclos de aceleración y reduciendo el consumo neto en un 15­25% en aplicaciones cíclicas como la clasificación de transportadores.

2Inteligencia térmica en un espacio mínimo

• Refrigeración por aire forzado integradaLas tuberías de calor de núcleo de cobre y los ventiladores regulados por temperatura mantienen un ciclo de trabajo del 100% a 40 °C ambiente, eliminando los disipadores externos.Los patrones de pulso patentados reducen el ruido del motor en 15 dB y las pérdidas de conmutación en un 20%.

• Diseño resistente a las vibracionesResiste a 5 g de tensión mecánica (10-150 Hz), lo que garantiza la estabilidad en entornos de estampación de metales o de papel.

3. Seguridad y integración de sincronización

• Comunicación determinista en el sistema de transmisión automáticaLa sincronización del eje ≤ 1 ms permite un movimiento de bloqueo de fase para la impresión rotativa o el engranaje electrónico.

• Cumplimiento del protocolo de seguridadEl soporte Native Safe Torque Off (STO) elimina los relés externos para la seguridad del eje vertical en ascensores o prensas.

Especificaciones técnicas

Aplicaciones basadas en el rendimiento

1- Envasado y procesamiento de alta velocidad

• En el caso de los vehículos de motor, el valor de las emisiones de CO2 será igual o superior a la media de las emisiones de CO2.Coordina 6 estaciones en 3 módulos con una alineación de fase de ± 0,1° a 1.500 botellas por minuto, eliminando el derrame del producto.

• Etiquetado de la robóticaUn eje coloca los recipientes mientras que el otro ajusta el ángulo de la cabeza de la etiqueta, reduciendo las tasas de aplicación errónea en un 90%.

2Electrónica de precisión y semiconductores

• Manejo de las obleasEl eje 1 controla el transporte XY (± 3 μm) mientras que el eje 2 ajusta la inclinación del efector final, manteniendo el movimiento compatible con la sala de limpieza para las obleas.

• Máquina de micromecanizado por láser¢ Se consigue una alta resolución de las características en los componentes mediante el control de las ondulaciones de par (< 0,5%).

3. Fabricación basada en la Web

• Control de la tensión de la prensaSincroniza los desenrolladores y los rebobinadores a altas velocidades de trama, reduciendo las tasas de desgarro del sustrato en un 40% a través de rampas de par adaptativas.

Ventajas de la instalación y la integración del sistema

1. Despliegue de plug-and-play

• Reconocimiento de auto-topologíaEl bus de conducción escanea los motores y los codificadores en segundos, reduciendo el tiempo de puesta en marcha en un 60%.

• Conectores libres de herramientasLos terminales preinstalados para la potencia del motor reducen la complejidad del cableado en un 70%.

2. Ecosistema de mantenimiento predictivo

3. Integración de los ecosistemas escalable

• Control centralizado- Interfaces con los controladores de movimiento estándar mediante bus de accionamiento para la coordinación de varios ejes.

• Arquitectura compartida de enlace de CCSe conecta a módulos de línea activos o inteligentes para la recolección de energía regenerativa.

Sostenibilidad y apoyo al legado

• Recuperación de energía Recupera una parte significativa de la energía de desaceleración en los sistemas de grúas y ascensores, en consonancia con las normas ISO 50001.

• 3 Cumplimiento de la Directiva RoHSLos PCB libres de halógenos y las carcasas altamente reciclables minimizan la huella ambiental.

• Aseguramiento del ciclo de vida¢ Se garantizan las reservas para las infraestructuras críticas mediante el apoyo a largo plazo.

Conclusión: El catalizador de sincronización compacta

Este módulo de doble motor redefine la eficiencia de varios ejes convergiendo canales de potencia 5A duales, inteligencia de distribución de energía y control determinista de movimiento en una huella compacta. Its integrated thermal design and auto‑configuration capabilities empower packaging lines to achieve millisecond‑level synchronization and semiconductor fabs to execute micron‑accurate transfers—all while reducing spatial and energy overhead by 40%.

Para los ingenieros que diseñan células de automatización ágiles en gabinetes con espacio limitado, este módulo sigue siendo un testimonio de la ingeniería integrada: donde los límites espaciales desafían la innovación,Las soluciones integradas surgenEn las prensas que sincronizan telas de kilómetros de largo o en las células robóticas que ensamblan microelectrónica, se demuestra que la precisión y la potencia no prosperan aisladas, sino en una dualidad armonizada.
