Módulo de línea inteligente 6SL3130-6TE21-6AA4 Regeneración miniaturizada para aplicaciones industriales compactas

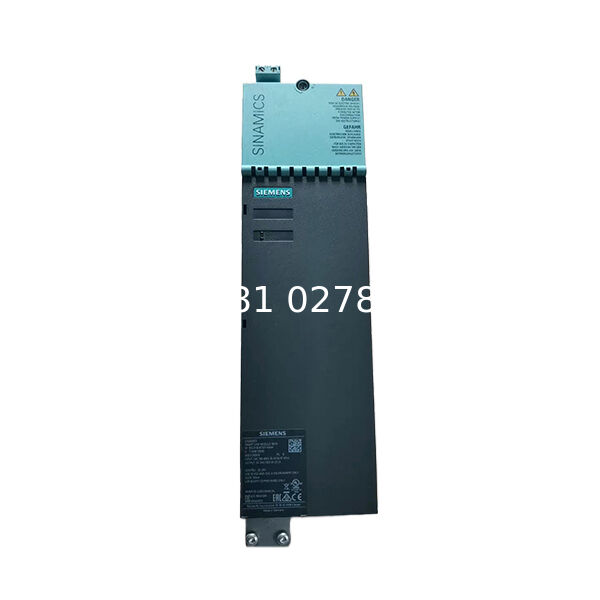

Siemens SINAMICS S120 Smart Line Module 6SL3130-6TE21-6AA4: Regeneración Compacta para Automatización de Precisión

El Siemens SINAMICS S120 Smart Line Module 6SL3130-6TE21-6AA4 redefine la inteligencia energética en aplicaciones industriales con limitaciones de espacio. Como la unidad de potencia regenerativa más compacta del ecosistema S120 de Siemens, este módulo de 16 kW "booksize" convierte la entrada de CA trifásica (380–480 V, 50/60 Hz) en una salida de CC estable de 600 V a 27 A, al tiempo que permite el flujo de energía bidireccional. Diseñado para maquinaria OEM, equipos de laboratorio y celdas de automatización de alta densidad, ofrece capacidades de regeneración de grado ALM en una huella de 100 mm, fusionando la sostenibilidad con el control de movimiento de precisión.

Filosofía de ingeniería: Regeneración miniaturizada

Si bien los sistemas de regeneración tradicionales exigen primas de espacio en el armario, este SLM implementa tres optimizaciones de espacio/energía:

1. Emparejamiento asimétrico de IGBT: Combina IGBT de 75A/1200V y 50A/1200V para manejar las corrientes de regeneración pico (35 kW) sin sobredimensionar los disipadores de calor.

2. Gestión dinámica de precarga: Las resistencias de precarga integradas con derivación automática reducen los componentes de corriente de irrupción en un 40% en comparación con las soluciones discretas.

3. Arquitectura de capacitancia distribuida: Ocho condensadores de enlace de CC de 90μF colocados alrededor de los módulos IGBT minimizan la ondulación de voltaje (0,8% a plena carga) al tiempo que permiten un ancho de 100 mm.

Matriz de rendimiento: Conversión de potencia inteligente frente a básica

Innovaciones de integración de hardware

Sistema de gestión térmica

• Enfriamiento híbrido: Aire forzado (0,016 m³/s) + enfriamiento por conducción a la placa de montaje

• Perfil de reducción de potencia: Mantiene 12,8 kW a 55°C ambiente (reducción de potencia del 20%) frente al estándar de la industria del 40%

• Monitoreo de puntos calientes: Tres sensores PT1000 integrados rastrean el delta de la unión IGBT (ΔT >15°C activa la pre-alarma)

Topología de conexión

Propuesta de valor específica de la aplicación

Fabricación de dispositivos médicos

• Regenera 2,4 kW durante la desaceleración de la centrífuga en equipos de diagnóstico in vitro

• Logra el cumplimiento de la norma EMI Clase A para instalaciones adyacentes a resonancia magnética

Manipulación de semiconductores

• La recuperación de voltaje de 0,5 μs durante los pasos de carga evita errores de caída de la oblea

• Funciona en entornos purgados con nitrógeno (-5°C a +60°C)

Maquinaria de embalaje

• 87% de eficiencia de regeneración durante paradas intermitentes del servo

• Resiste golpes mecánicos de 10G en sistemas de encartonado

Automatización de laboratorio

• Clasificación de ruido de 19 dBA para compatibilidad con salas blancas

• 0,05% de coincidencia de corriente para la dispensación precisa de fluidos

Protocolo de gestión del ciclo de vida

Marco de mantenimiento predictivo

Métricas de fiabilidad

• MTBF: 189.000 horas (calculado según SN 29500)

• Intervalo de recalibración: 24 meses (frente a 12 meses para BLM)

• Indicador de fin de vida útil: r0899.14 (horas de funcionamiento del módulo) + correlación ESR del condensador

Posicionamiento tecnológico comparativo

Ubicación estratégica en el rango de potencia

Conclusión: El transformador de energía compacto

El Siemens 6SL3130-6TE21-6AA4 establece un nuevo paradigma para la automatización de precisión sostenible. Al condensar la inteligencia regenerativa en 100 mm de espacio real de tamaño libro, permite a los fabricantes de máquinas implementar la recuperación de energía de grado industrial en aplicaciones donde las limitaciones de espacio antes exigían resistencias de frenado derrochadoras.

Tres innovaciones ofrecen un ROI excepcional:

1. Umbrales de regeneración adaptables permiten el cumplimiento de las microrredes de grado de laboratorio

2. Emparejamiento asimétrico de IGBT logra un manejo de picos de 35 kW sin penalizaciones térmicas

3. Capacitancia distribuida mantiene <1% de ondulación de voltaje en aplicaciones intensivas en servo

Para los fabricantes de equipos originales que desarrollan dispositivos médicos, herramientas de semiconductores o sistemas de embalaje, este SLM transforma la recuperación de energía de un compromiso técnico a una ventaja competitiva compacta. Su integración DRIVE-CLiQ con los controladores SIMOTION permite además paneles de control de sostenibilidad de circuito cerrado, convirtiendo cada evento de desaceleración en una reducción de carbono medible. En la era de la Industria 5.0, este módulo demuestra que la fabricación ecológica comienza con la excelencia en ingeniería a escala de milímetros.
