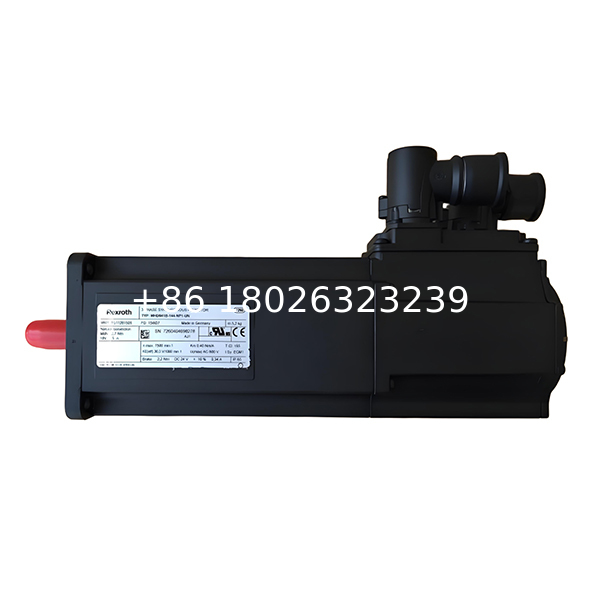

Motor de servo sincrónico Rexroth MHD071B-035-PG1-UN (número de orden R911273363)
Resumen general
ElEl objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos y la seguridad de los vehículos.es parte de la muy apreciada familia de servomotores MHD, diseñada paraalta precisión, fiabilidad y adaptabilidadEste servomotor sincrónico de longitud media está optimizado paraaplicaciones de máquinas herramientas, robótica, embalaje, textiles y manipulación de materialesque exigen un par preciso, una conversión de energía eficiente y una durabilidad a largo plazo.
Su designación se desglosa de la siguiente manera:
-
071→ Tamaño del marco con una brida de 115 mm, adecuado para requisitos de par medio a alto.
-
B. El trabajo→ Carcasa de longitud media, que ofrece una mayor capacidad de par en comparación con las versiones de tramo corto.
-
035→ Enrollamiento optimizado para una velocidad nominal de 2500 rpm.
-
P1→ Eje con teclado, codificador e integradofrenado de retención, proporcionando tanto el control de precisión como el bloqueo mecánico del eje cuando se apaga.
-
Las Naciones Unidas→ Conectores giratorios universales con enfriamiento por convección natural.
Con el número de orden dedicadoR911273363, los clientes pueden estar seguros de una identificación precisa, una compatibilidad correcta y una integración sencilla en sus sistemas.
Características clave
-
Rendimiento y par
-
Torque de frenado continuo:8.0 NmBajo 60K aumento de la temperatura.
-
Capacidad máxima de par hasta32 Nm, permitiendo ráfagas cortas de alta potencia.
-
Torque nominal a velocidad nominal:5.2 Nm, ideal para operaciones estables y fiables.
-
-
Integrar el codificador y el freno (PG1)
-
La retroalimentación del codificador garantiza un control de velocidad y posición muy preciso.
-
El freno de sujeción integrado asegura el eje del motor cuando está parado, es crítico para ejes verticales o tareas relacionadas con la seguridad.
-
-
Características eléctricas robustas
-
Constante de par:1.38 Nm/Aa 20 °C.
-
Constante de voltaje:La velocidad de rotación de la unidad será igual o superior a:, garantizando la compatibilidad con los controladores Rexroth IndraDrive.
-
Manejo de la corriente pico de28.3 A, soportando una aceleración rápida.
-
-
Durabilidad y seguridad
-
Grado de protección:Protección IP65para la resistencia al polvo y a la fumigación.
-
Clase de aislamiento:F: el precio, lo que permite una mayor duración del motor bajo cargas térmicas.
-
Los rodamientos están lubricados durante toda la vida útil, lo que reduce los requisitos de mantenimiento.
-
-
Facilidad de integración
-
La brida estándar DIN garantiza la compatibilidad mecánica.
-
Los conectores giratorios universales hacen que el cableado sea flexible y accesible.
-
La memoria codificadora simplifica la configuración con las unidades Rexroth.
-
Los datos técnicos (MHD071B-035-PG1-UN)
| Especificación | Valor |
| El tipo | El motor servomotor sincrónico de Rexroth MHD071B-035-PG1-UN |
| Número de orden | R911273363 |
| Tipo de refrigeración | Convección natural |
| Tamaño del marco | 071 (115 mm de brida y 95 mm de centro) |
| Duración del marco | B (medio) |
| Velocidad característica del motor (nK) | Las demás partidas |
| Torque continuo en reposo (MdN, 60K) | 8.0 Nm |
| Corriente continua en reposo (IdN, 60K) | 6.3 A |
| Corriente máxima (Imax) | 28.3 A |
| Constante de par (KM a 20 °C) | 1.38 Nm/A |
| Constante de voltaje (EFK a 20 °C) | La velocidad de rotación de la unidad será igual o superior a: |
| Resistencia al enrollamiento (R12) | 4.57 Ω |
| Inductividad de enrollamiento (L12) | 23.0 mH |
| Las parejas de polos (p) | 4 |
| Velocidad nominal (nN) | Las demás partidas |
| Torque nominal (MN) | 5.2 Nm |
| Corriente nominal (IN) | 2.9 A |
| Potencia de salida nominal (PN) | 1.6 kW |
| Válvula de tensión nominal (UN) | 333 V |
| Frecuencia nominal (fN) | Las demás: |
| Torque teórico máximo (Mmax) | 32.0 Nm |
| Momento de inercia (J) | 8.7 × 10−4 kg·m2 |
| Constante de tiempo térmico (Tth) | 45 minutos |
| Velocidad máxima (nmax) | 6 000 rpm |
| Masa del motor (m) | 8.8 kg |
| Tipo de codificador | La retroalimentación digital del servo (opción PG) |
| Tipo de eje | Eje con llavero (opción P) |
| Mantenimiento del freno | Con freno de retención (opción G1) |
| Orientación del conector | El número de unidades de la unidad de producción |
| Grado de protección | Protección IP65 |
| Clase de aislamiento | F: el precio |
| Rango de temperatura ambiente | 0 °C a 40 °C |
| Temperatura de almacenamiento | -20 °C +80 °C |
Aplicaciones
ElSe aplicará el método de evaluación de la seguridad de los vehículos.es versátil en muchos sectores:
-
Máquinas herramientas: Ejes de alimentación, cambios de herramientas, posicionamiento de husos.
-
Trabajo de los robots: accionamiento del eje que requiere movimientos precisos y seguridad con apoyo de frenos.
-
Sistemas de embalaje: Procesos de etiquetado, sellado y sincronización de varios ejes.
-
Máquinas y aparatos para la fabricación de textiles: Ciclos de trabajo continuos con sincronización de precisión.
-
Impresión y manipulación del papel: rodillos y cortadores que requieren una precisión repetible.
-
Manejo del material: Transporte con función de frenado de retención segura.
Diseño y construcción
El MHD071B-035-PG1-UN cuenta con la robusta ingeniería de Rexroth:
-
El rotor: rotor de imán permanente, compacto pero con un par elevado.
-
El estator: Las bobinas de cobre optimizadas reducen las pérdidas eléctricas.
-
Freno: Freno de sujeción integrado para el bloqueo seguro del eje.
-
El codificador: Proporciona retroalimentación digital para el control de circuito cerrado.
-
Vivienda: carcasa de aluminio duradero, acabado negro de primer (RAL 9005).
-
Los rodamientos: lubricado durante toda la vida, garantizando un mantenimiento reducido.
Ventajas para los usuarios finales
-
Compacto de alto par: Relación de tamaño a potencia equilibrada.
-
Precisión y seguridad: El codificador asegura la precisión, el freno asegura los ejes verticales.
-
Confiable y duradero: IP65, clase de aislamiento F, construcción mecánica robusta.
-
Configuración flexible: Los conectores giratorios simplifican el cableado.
-
Bajo mantenimiento: Diseño sin cepillos con rodamientos sellados.
Información sobre los pedidos
-
Nombre del productoSe trata de un motor de servo sincrónico de Rexroth MHD071B-035-PG1-UN.
-
Número de orden:R911273363
-
Serie: Rexroth MHD Servomotores sincrónicos
Conclusión
ElLas medidas previstas en el presente Reglamento se aplicarán en el plazo de diez años a partir de la fecha de su adopción.es unmotor servoíncrono de longitud mediadiseñado para entregarprecisión, eficiencia y seguridadSu configuración PG1 con eje con llavero, codificador y freno de retención integrado lo convierte en una opción sólida para aplicaciones que requieren movimiento preciso en bucle cerrado y capacidad de retención segura.
Este motor sobresale enmáquinas herramientas, robótica, embalaje, textiles y sistemas de manipulación, ofreciendo un funcionamiento fiable, una larga vida útil e integración perfecta en soluciones avanzadas de automatización.Ingeniería de clase mundial y fiabilidad industrial.
