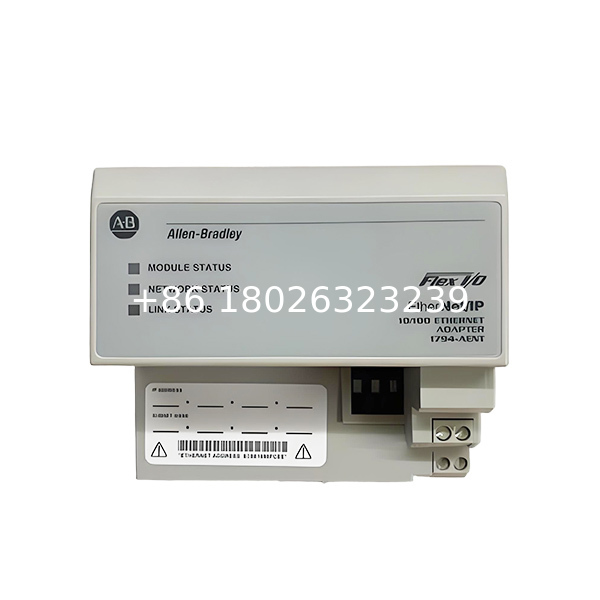

Módulo Adaptador Flex I/O EtherNet/IP 1794-AENT de Allen-Bradley

Descripción general del producto

El Allen-Bradley 1794-AENT es una módulo adaptador de comunicación de la serie Flex I/O de Rockwell Automation, diseñado para habilitar la arquitectura de E/S distribuida en sistemas de automatización industrial. Este módulo sirve como una interfaz crucial entre los controladores habilitados para EtherNet/IP (como CompactLogix y ControlLogix) y los módulos Flex I/O, facilitando el intercambio de datos y el control sin problemas en diversos entornos industriales. Su diseño compacto, flexibilidad y rendimiento robusto lo hacen adecuado para aplicaciones en múltiples industrias, incluyendo la manufactura, el control de procesos, la automotriz y la manipulación de materiales

.

Como parte de la arquitectura integrada de Rockwell Automation, el 1794-AENT proporciona una solución rentable para implementar sistemas de E/S distribuidas. Admite la comunicación de datos en tiempo real, la simplifica el cableado y reduce los costos de instalación al permitir que los puntos de E/S se coloquen cerca de los dispositivos de campo. El módulo está diseñado para operar de manera confiable en condiciones industriales adversas, asegurando un rendimiento consistente en temperaturas que oscilan entre 0 a 55°C (32 a 131°F) y niveles de humedad relativa de 5% a 95% (sin condensación)

.

Características y capacidades clave

Comunicación y redes

El 1794-AENT cuenta con un único puerto RJ-45 que admite el protocolo EtherNet/IP a velocidades de comunicación de 10/100 Mbps

. Permite que los racks Flex I/O se conecten a redes Ethernet, lo que permite a los controladores compatibles intercambiar datos con los módulos Flex I/O. Este adaptador admite la topología de red lineal y se puede configurar a través de interruptores DIP ni servidor DHCP. La integración del módulo en las redes EtherNet/IP facilita la configuración del dispositivo, la recopilación de datos y la control de procesos en una única red de alta velocidad

.

Capacidad y expansión de E/S

El adaptador admite hasta ocho módulos Flex I/O en un solo rack, lo que proporciona flexibilidad para diversas necesidades de aplicación

. Estos pueden incluir módulos de entrada/salida discretos y módulos de entrada/salida analógicos, lo que permite a los usuarios adaptar el sistema a requisitos específicos

. Esta capacidad de expansión hace que el 1794-AENT sea adecuado para aplicaciones de tamaño pequeño a mediano donde la E/S distribuida es ventajosa.

Requisitos de alimentación

El módulo funciona con una fuente de alimentación de 24 V CC con un rango de voltaje de entrada de 19,2 a 31,2 V CC (incluyendo un rizado de CA del 5%)

. A 24 V CC, el módulo tiene una carga de corriente de 450 mA, con una corriente de salida Flexbus máxima de 640 mA a 24 V CC. Su consumo máximo de energía es de 7,3 W a 19,2 V CC, con una disipación térmica de 24,9 BTU/hora a 19,2 V CC

.

Indicadores de estado

El 1794-AENT está equipado con indicadores de estado LED para monitorear el funcionamiento del módulo:

• Estado del módulo (Rojo/Verde): Indica la condición general del módulo.

• Estado de la red (Rojo/Verde): Muestra el estado de la conexión de red.

• Estado del enlace (Verde): Muestra la actividad del enlace Ethernet

• .

Diseño y construcción

El módulo presenta una carcasa de estilo abierto con una protección nominal de IP20, que requiere la instalación en un gabinete adecuado para la protección contra líquidos y polvo

. Está diseñado para el montaje en riel DIN ni montaje en pared, con dimensiones de aproximadamente 87 x 94 x 92 mm (3,4 x 3,7 x 3,6 pulgadas) y un peso de 227 gramos (8,01 onzas). Para una correcta conexión a tierra, se recomienda utilizar soportes de riel DIN de acero cromado amarillo galvanizado para evitar una conexión a tierra intermitente incorrecta causada por la corrosión o la oxidación

.

Especificaciones técnicas

La siguiente tabla resume las especificaciones técnicas clave del módulo adaptador Allen-Bradley 1794-AENT:

Configuración y programación del sistema

Configuración de hardware

El módulo 1794-AENT se monta típicamente en un riel DIN utilizando el hardware apropiado

. Se conecta a los módulos Flex I/O a través del backplane, eliminando la necesidad de cableado individual entre el adaptador y cada módulo de E/S. El tamaño de cable recomendado para las conexiones de alimentación oscila entre 0,33 a 3,31 mm² (22 a 12 AWG) cable de cobre trenzado con aislamiento clasificado para 75°C (167°F) o superior. El grosor máximo del aislamiento no debe exceder 1,2 mm (3/64 pulgadas), y el par de apriete del tornillo del terminal debe ser 0,8 N·m (7 lb·in)

.

Software y programación

El módulo se configura utilizando el software RSLogix 5000 de Rockwell Automation

. El proceso de configuración implica establecer la dirección IP, la máscara de subred y la dirección de puerta de enlace según sea necesario. El módulo no requiere programación de red ni tablas de enrutamiento, lo que simplifica el proceso de configuración. El 1794-AENT utiliza el Protocolo de Control e Información (CIP) para la comunicación a través de EtherNet/IP

.

Aplicaciones

El 1794-AENT se utiliza ampliamente en diversas aplicaciones de automatización industrial, incluyendo:

• Automatización de fábrica: Conexión de equipos de soldadura robótica, dispositivos de ensamblaje automatizados y otros componentes de la línea de producción para garantizar un funcionamiento sin problemas y una mayor eficiencia

• .

• Automatización de máquinas: Proporcionar transmisión de datos y control confiables para máquinas herramienta CNC, maquinaria de embalaje automatizada y otros equipos que requieren una operación precisa

• .

• Control de procesos: Habilitar el intercambio de datos entre controladores y módulos de E/S en industrias de procesos como la química, farmacéutica y procesamiento de alimentos.

• Manipulación de materiales y logística: Integración de sistemas automatizados de almacenamiento y recuperación, transportadores y equipos de clasificación en centros de distribución

• .

• Fabricación automotriz: Soporte de sistemas de control para líneas de ensamblaje, bancos de pruebas y otros equipos de producción automotriz.

El módulo es particularmente beneficioso en aplicaciones que requieren conectividad a Internet/Intranet, la conmutación integrada, la requisitos de alta disponibilidad, la gestión de planta (manipulación de materiales), aplicaciones de tiempo crítico sin horarios establecidos, la configuración, la recopilación de datos, la control en una única red de alta velocidad y la transmisión regular de datos

.

Comparación y consideraciones

El 1794-AENT es parte de la familia de adaptadores Flex I/O, que incluye variantes como el 1794-AENTR (con dos puertos Ethernet para redundancia) y el 1794-AENTRXT (diseñado para temperaturas extremas)

. Al seleccionar un adaptador, considere factores como:

• Requisitos de red: El único puerto Ethernet del 1794-AENT es suficiente para la mayoría de las aplicaciones, pero los sistemas redundantes pueden requerir la variante AENTR de doble puerto.

• Condiciones ambientales: El rango de temperatura de funcionamiento estándar (0-55°C) es adecuado para la mayoría de los entornos industriales; las condiciones adversas pueden requerir la versión XT.

• Necesidades de E/S: La capacidad de admitir hasta ocho módulos proporciona flexibilidad para expandir los sistemas según sea necesario.

• Compatibilidad: El módulo funciona con varios controladores, incluyendo las plataformas CompactLogix, ControlLogix, PLC5 y SLC500

• .

Conclusión

El Módulo Adaptador Flex I/O EtherNet/IP 1794-AENT de Allen-Bradley es una solución versátil y confiable para implementar sistemas de E/S distribuidas en entornos de automatización industrial. Su facilidad de integración, la soporte para múltiples módulos de E/S y la comunicación fluida con los controladores habilitados para EtherNet/IP lo convierten en un componente valioso en los sistemas modernos de fabricación y control de procesos.

Como parte de la arquitectura integrada de Rockwell Automation, el 1794-AENT ayuda a reducir los costos de instalación, simplificar el diseño del sistema y mejorar la eficiencia operativa general. Ya sea que se utilice en la fabricación discreta, las industrias de procesos o la automatización logística, este módulo adaptador ofrece el rendimiento, la flexibilidad y la fiabilidad necesarias para satisfacer las demandas de las aplicaciones de automatización industrial actuales. Su diseño robusto asegura un funcionamiento consistente en entornos industriales desafiantes, lo que lo convierte en una opción confiable para ingenieros e integradores de sistemas en todo el mundo.
