Yamada Pneumatic Diaphragm Pump NDP-20BAN: Descripción General del Producto

Introducción a Yamada y la Serie NDP

Yamada Corporation, establecida en 1905, ha desarrollado una reputación como fabricante líder de líneas completas de productos de bombas neumáticas de diafragma que satisfacen diversas necesidades de manejo de fluidos industriales, manteniendo al mismo tiempo estándares de ingeniería y procesos de fabricación certificados ISO 9001. La empresa se especializa en la tecnología de bombas de doble diafragma accionadas por aire, y la serie NDP representa algunas de sus soluciones más versátiles y ampliamente aplicadas. Entre ellas, la

NDP-20BANDiámetro NominalLa NDP-20BAN encarna el compromiso de Yamada con la

excelencia en ingeniería y la rendimiento fiable, incorporando décadas de innovación en la tecnología de bombas de diafragma. Esta bomba compacta pero potente ofrece un rendimiento competitivo en numerosas industrias, desde el procesamiento químico hasta el tratamiento de aguas residuales, ofreciendo a los usuarios una solución fiable para aplicaciones de transferencia de fluidos desafiantes.Especificaciones Técnicas y Características de Diseño

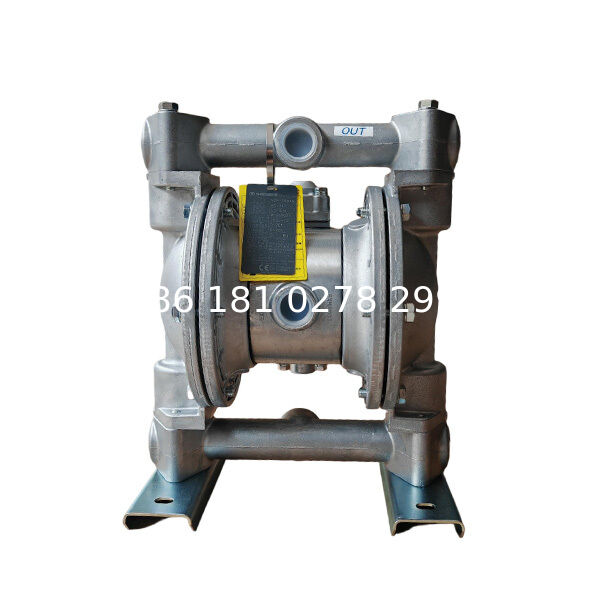

La bomba de diafragma neumática Yamada NDP-20BAN combina

dimensiones compactas con una diafragma NBR, lo que la hace adecuada para la instalación en aplicaciones con espacio limitado, a la vez que ofrece caudales sustanciales. A continuación se muestra una tabla completa de sus especificaciones técnicas:Parámetro

*

La

construcción de aluminio de la bomba proporciona un equilibrio óptimo entre resistencia a la corrosión y durabilidad, mientras que el material del diafragma NBR ofrece una excelente resistencia a aceites, combustibles y ciertos productos químicos, lo que la hace adecuada para diversas aplicaciones industriales. Los asientos de válvula de acero inoxidable garantizan una larga vida útil incluso cuando se manipulan lodos abrasivos o líquidos corrosivos.Principios Operativos y Características de Rendimiento

Sistema de Distribución de Aire

La NDP-20BAN incorpora la

válvula de conmutación de aire "C spool" patentada por Yamada, que representa la tecnología central detrás del funcionamiento fiable de la bomba. Este innovador sistema de distribución de aire es

completamente libre de aceite, eliminando la necesidad de lubricación regular y reduciendo los requisitos de mantenimiento. El sistema piloto independiente izquierda-derecha elimina los sellos dinámicos, mejorando la estabilidad operativa y prolongando la vida útil.El diseño C-spool incorpora un mecanismo de resorte especial que

evita la parada a mitad de carrera y garantiza un funcionamiento constante, incluso con presiones de suministro de aire fluctuantes. Esta característica es particularmente valiosa en aplicaciones que requieren un funcionamiento continuo o cuando se manipulan fluidos viscosos que podrían hacer que bombas menos sofisticadas se detengan.Características de Flujo y Capacidad

Con una

capacidad de descarga máxima de 110 litros por minuto, la NDP-20BAN ofrece caudales sustanciales a pesar de su tamaño compacto. La descarga de la bomba por ciclo es de aproximadamente 350 mL, aunque esto puede variar según las características del fluido, la configuración de la tubería y las condiciones operativas. El caudal de la bomba es

infinitamente variable simplemente ajustando la presión de suministro de aire o utilizando una válvula de control de aire de escape, lo que proporciona a los operadores un control preciso sobre la acción de bombeo.Capacidad de Autocebado y Funcionamiento en Seco

La NDP-20BAN presenta

excepcionales capacidades de autocebado, con una elevación autocebante inicial de hasta 3 metros. Esta característica la hace adecuada para aplicaciones donde la bomba debe colocarse por encima de la fuente de fluido. Además, la bomba puede

funcionar en seco indefinidamente sin sufrir daños, una ventaja significativa en aplicaciones donde el suministro de fluido puede ser intermitente o donde las bombas podrían funcionar inadvertidamente sin fluido.Aplicaciones y Usos Industriales

La Yamada NDP-20BAN encuentra aplicación en diversas industrias debido a su

diseño versátil y rendimiento fiable. Algunas áreas de aplicación destacadas incluyen:Procesamiento Químico

• : Transferencia de ácidos, álcalis, disolventes y diversos reactivos químicos donde la construcción de aluminio y los diafragmas NBR proporcionan resistencia de material compatible.Tratamiento de Aguas Residuales Industriales

• : Manejo de lodos, sólidos en suspensión y agentes de tratamiento químico en sistemas industriales de aguas residuales, con la capacidad de la bomba para manejar partículas de hasta 2 mm de diámetro.Industrias de Pintura y Recubrimiento

• : Transferencia de pigmentos, resinas y productos de pintura terminados, con la suave acción de bombeo de la bomba que evita la separación o degradación de formulaciones sensibles.Procesamiento de Cerámica y Arcilla

• : Movimiento de barbotinas, esmaltes y lodos cerámicos donde la capacidad de la bomba para manejar materiales viscosos y abrasivos resulta ventajosa.Aplicaciones Generales de Transferencia Industrial

• : Operaciones de carga/descarga, transferencia de tambores y sistemas de circulación donde la capacidad de autocebado y las características de funcionamiento en seco de la bomba proporcionan flexibilidad operativa.El diseño

intrínsecamente a prueba de explosiones de la NDP-20BAN, como resultado de su funcionamiento con aire, la hace particularmente adecuada para entornos peligrosos donde los equipos eléctricos podrían plantear riesgos de ignición. Esta característica ha llevado a su adopción generalizada en las industrias del petróleo, farmacéutica y química donde hay compuestos volátiles.

Ventajas Comparativas y Puntos de Venta Únicos

Mantenimiento y Facilidad de Servicio

La Yamada NDP-20BAN está diseñada con el

servicio como prioridad, con componentes de fácil acceso que se pueden reemplazar sin herramientas especiales en la mayoría de los casos. La válvula de distribución de aire se puede reparar o reemplazar sin desmontar la bomba, lo que reduce significativamente el tiempo de inactividad durante las operaciones de mantenimiento. Además, la inclusión de un

botón de reinicio en la válvula de aire permite un reinicio rápido en el improbable caso de que la bomba se detenga debido al desgaste de la válvula de aire.Eficiencia Energética y Economía Operativa

A pesar de sus impresionantes especificaciones de rendimiento, la NDP-20BAN mantiene una

excelente eficiencia de aire, con un consumo máximo de 1.200 L/min a máxima operación. El uso eficiente del aire de la bomba se traduce en menores costos operativos, particularmente en instalaciones con múltiples bombas de diafragma que funcionan continuamente. El

control de flujo infinitamente variable permite a los operadores adaptar la salida de la bomba precisamente a los requisitos del proceso, eliminando el desperdicio de energía asociado con las bombas de capacidad fija que requieren arreglos de derivación.Durabilidad y Vida Útil

Los procesos de ingeniería y fabricación de Yamada dan como resultado una bomba con una

vida útil excepcional, particularmente en aplicaciones exigentes. El diseño de diafragma patentado de la empresa, fabricado como una construcción de una sola pieza a partir de materiales naturales de primera calidad, según se informa, ofrece hasta el doble de la vida útil de los productos de la competencia. Este intervalo de servicio prolongado reduce no solo los costos de reemplazo del diafragma, sino también el tiempo de inactividad asociado para el mantenimiento.

Directrices de Instalación y Operación

Configuración de Tuberías

Una instalación adecuada es fundamental para optimizar el rendimiento y la longevidad de la bomba. La NDP-20BAN cuenta con

puertos FNPT de 3/4 pulgada tanto para la entrada como para la salida de fluido. Los instaladores deben utilizar materiales de tubería compatibles con los fluidos que se manipulan y garantizar un soporte adecuado para evitar tensionar las conexiones de la bomba. Se recomienda un

colador en el lado de succión cuando se manipulan fluidos con posibles residuos que podrían acercarse a la capacidad de tamaño máximo de partícula de 2 mm de la bomba.Requisitos de Suministro de Aire

La bomba funciona con presiones de suministro de aire que oscilan entre

0,2 y 0,7 MPa. El suministro de aire debe estar limpio y seco, con la filtración adecuada para eliminar la humedad y los contaminantes que podrían afectar el funcionamiento de la válvula de aire. Si bien el sistema de distribución de aire de la bomba está diseñado para un funcionamiento sin aceite, la lubricación ocasional de la válvula de aire con una pequeña cantidad de aceite para máquinas puede ayudar a mantener un rendimiento óptimo en entornos exigentes.

Consideraciones Operativas

Para una vida útil óptima del diafragma, Yamada recomienda

dimensionar la bomba con margen de capacidad en lugar de operar constantemente a la capacidad máxima. Aunque la bomba puede soportar temperaturas de hasta 100°C, el funcionamiento continuo a temperaturas elevadas con ciertos materiales puede reducir la vida útil de los componentes. Para aplicaciones que involucran fluidos de alta viscosidad, puede ser necesario reducir las expectativas de flujo y potencialmente aumentar la presión de suministro de aire para mantener el rendimiento.

Procedimientos de Mantenimiento y Solución de Problemas

Mantenimiento Rutinario

La NDP-20BAN requiere un

mantenimiento rutinario mínimo debido a su funcionamiento con aire sin aceite y su construcción robusta. Se recomienda la inspección regular de los diafragmas, las bolas de las válvulas y los asientos para detectar el desgaste, con una frecuencia de reemplazo que depende de las condiciones de funcionamiento. El diseño modular de la bomba permite el reemplazo de componentes sin desmontaje completo, minimizando el tiempo de inactividad durante las actividades de mantenimiento.Procedimientos de Mantenimiento Comunes

Reemplazo del Diafragma

• : Se puede acceder a los diafragmas de la bomba quitando los pernos de la cubierta de la cámara de fluido, y el proceso suele requerir menos de 30 minutos para el personal de mantenimiento experimentado.Mantenimiento de la Válvula

• : Se pueden inspeccionar y reemplazar las bolas y los asientos de la válvula quitando las cubiertas de la cámara de fluido, sin necesidad de herramientas especiales para este procedimiento.Servicio de la Válvula de Aire

• : Se puede acceder a la válvula de aire C spool quitando la cubierta del extremo en la sección de distribución de aire, con los componentes de reemplazo simplemente cayendo en su lugar sin procedimientos de alineación complejos.Solución de Problemas Comunes

Flujo o Presión Reducidos

• : Típicamente causado por diafragmas desgastados, pasajes de fluido bloqueados o suministro de aire insuficiente. La inspección de estos componentes generalmente identifica la causa raíz.Fallo en el Cebado

• : A menudo resulta de fugas de aire en las tuberías de succión, componentes de válvula desgastados o inmersión insuficiente de la línea de succión. La comprobación de la integridad del sistema de succión y la condición de la válvula generalmente resuelve los problemas de cebado.Ciclado Irregular

• : Por lo general, está relacionado con problemas de suministro de aire, escape restringido o desgaste en el sistema de distribución de aire. La limpieza del filtro de aire y la inspección de la válvula de aire suelen abordar estos problemas.Comparación con Modelos Alternativos

La serie Yamada NDP-20 ofrece múltiples opciones de configuración para adaptarse a los requisitos específicos de la aplicación. La NDP-20BAN presenta específicamente un

cuerpo de aluminio con diafragma NBR, lo que la posiciona como una excelente solución de propósito general para muchas aplicaciones industriales. Las configuraciones alternativas incluyen:NDP-20BAS

• : Cuenta con cuerpo de aluminio con diafragma TPO (poliolefina termoplástica) para una resistencia química específica.NDP-20BAE

• : Incorpora diafragma EPDM para una mejor resistencia a ácidos, álcalis y vapor suaves.NDP-20BAV

• : Utiliza diafragma FKM (Viton) para una mayor resistencia a los hidrocarburos y aplicaciones de alta temperatura.NDP-20BAT

• : Emplea diafragma de PTFE para una máxima resistencia química en la gama más amplia de productos químicos agresivos.La disponibilidad de estas configuraciones especializadas permite a los usuarios seleccionar la combinación de materiales óptima para su aplicación específica, extendiendo potencialmente los intervalos de servicio y mejorando la fiabilidad operativa.

Conclusión y Resumen

La bomba de diafragma neumática Yamada NDP-20BAN representa un

equilibrio excepcional de rendimiento, fiabilidad y versatilidad en un paquete compacto. Su construcción robusta, su innovador diseño de válvula de aire y sus características de fácil servicio la convierten en una excelente opción para numerosas aplicaciones industriales de manejo de fluidos. Con su capacidad de flujo competitiva, durabilidad probada y requisitos mínimos de mantenimiento, la NDP-20BAN ofrece un valor a largo plazo que supera su inversión inicial.Para las operaciones que requieren una transferencia fiable de productos químicos, lodos o diversos fluidos industriales, la Yamada NDP-20BAN ofrece una

solución fiable respaldada por décadas de refinamiento de ingeniería y fabricación de calidad. Su cumplimiento de las normas y certificaciones internacionales proporciona una garantía adicional de rendimiento y fiabilidad, lo que la convierte en la opción preferida entre ingenieros y profesionales de mantenimiento de todo el mundo.
