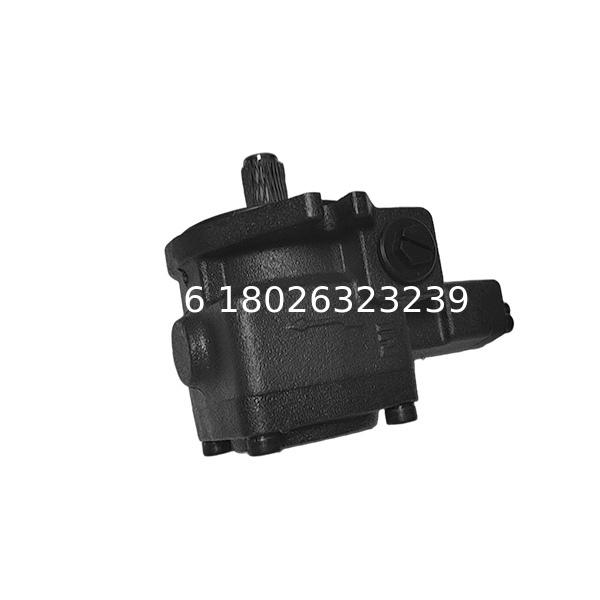

NACHI Vane Pump VDR-1B-1A3-22 — Descripción general de la bomba hidráulica industrial de alto rendimiento
La NACHI VDR-1B-1A3-22 es una bomba de paletas de desplazamiento variable de primera calidad, diseñada para ofrecer alta eficiencia, precisión y durabilidad en los sistemas hidráulicos modernos. Como parte de la Serie VDR de NACHI-FUJIKOSHI, este modelo incorpora los últimos avances en ingeniería hidráulica para ofrecer un control de presión estable, bajo nivel de ruido y un funcionamiento eficiente energéticamente.
Construida con las décadas de experiencia de NACHI en control de movimiento y fluidos, la VDR-1B-1A3-22 se utiliza ampliamente en aplicaciones exigentes como máquinas herramienta, moldeo por inyección de plástico, prensas, y equipos de automatización industrial. Este modelo combina un diseño compacto, materiales robustos y tecnología avanzada de compensación de presión para un rendimiento fiable en funcionamiento continuo.
1. Descripción general del producto
La VDR-1B-1A3-22 es una bomba de paletas de desplazamiento variable con compensación de presión que ajusta automáticamente su salida para que coincida con los requisitos de presión del sistema. Cuando la presión del sistema alcanza el límite establecido, la bomba reduce la entrega de flujo para minimizar el consumo de energía.
Esta característica garantiza un rendimiento hidráulico constante al tiempo que evita el calentamiento excesivo y el desgaste mecánico. El resultado es una fuente de energía hidráulica silenciosa, eficiente y respetuosa con el medio ambiente, adecuada para aplicaciones industriales de precisión.
2. Especificaciones técnicas
| Parámetro |
Especificación |
| Modelo |
VDR-1B-1A3-22 |
| Serie |
Serie NACHI VDR |
| Tipo de bomba |
Bomba de paletas de desplazamiento variable |
| Tipo de control |
Control de flujo automático con compensación de presión |
| Método de montaje |
Montaje con brida |
| Dirección de rotación |
En el sentido de las agujas del reloj (visto desde el extremo del eje) |
| Rango de desplazamiento |
8–25 cm³/rev (variable) |
| Presión nominal |
12 MPa (1740 psi) |
| Presión máxima |
14 MPa (2030 psi) |
| Caudal nominal (a 1800 rpm) |
Aprox. 22 L/min |
| Rango de velocidad de funcionamiento |
600–1800 rpm |
| Tipo de fluido |
Aceite hidráulico mineral (ISO VG32–68) |
| Rango de viscosidad |
20–400 mm²/s (cSt) |
| Rango de temperatura |
0 °C – +60 °C |
| Presión de succión |
0,03 MPa abs (mínimo) |
| Nivel de ruido |
≤ 60 dB(A) |
| Tipo de eje |
Eje recto con chaveta |
| Material del sello |
NBR (estándar), Viton (opcional) |
| Peso |
Aprox. 9,4 kg |
3. Diseño estructural y materiales
La NACHI VDR-1B-1A3-22 incorpora componentes de precisión y materiales superiores para garantizar la máxima fiabilidad y rendimiento en entornos industriales hostiles.
| Componente |
Material / Característica |
Propósito |
| Cuerpo de la bomba |
Aleación de aluminio de alta resistencia, anodizado |
Proporciona rigidez y una disipación de calor superior |
| Anillo de leva |
Acero aleado endurecido |
Garantiza un movimiento preciso de las paletas y un desplazamiento estable |
| Rotor y paletas |
Acero para herramientas rectificado con precisión |
Reduce la fricción y mantiene un sellado hermético para una alta eficiencia volumétrica |
| Eje |
Acero al carbono endurecido |
Garantiza la durabilidad y una transferencia de par suave |
| Rodamientos |
Rodamientos de bolas radiales dobles |
Mantienen la estabilidad y reducen la vibración |
| Conjunto compensador de presión |
Mecanismo regulador integrado |
Controla automáticamente el desplazamiento y mantiene una presión constante del sistema |
| Sellos |
NBR (estándar) o Viton |
Evitan fugas y resisten temperaturas variables |
| Acabado de la carcasa |
Anodizado para protección contra la corrosión |
Aumenta la vida útil y la resistencia a la oxidación del fluido hidráulico |
Esta combinación de precisión de diseño y calidad de los materiales da como resultado una excelente eficiencia hidráulica y bajos requisitos de mantenimiento.
4. Características de rendimiento
| Parámetro de rendimiento |
Valor típico / Descripción |
| Ajuste de flujo |
Automático, basado en la presión del sistema |
| Salida de flujo nominal |
Aprox. 22 L/min a 1800 rpm |
| Estabilidad de la presión |
±1% bajo carga variable |
| Eficiencia volumétrica |
90–94% |
| Eficiencia mecánica |
88–91% |
| Velocidad de respuesta |
< 100 ms (para compensación de presión) |
| Aumento de temperatura durante el funcionamiento continuo |
< 15 °C por encima de la temperatura ambiente |
| Nivel de sonido |
≤ 60 dB(A) a carga nominal |
| Vida útil |
Más de 20.000 horas (uso estándar) |
La VDR-1B-1A3-22 mantiene una estabilidad y un silencio excepcionales incluso a alta velocidad o en funcionamiento continuo, lo que la hace ideal para maquinaria de control de precisión.
5. Ventajas clave
-
Eficiencia energética:
Reduce automáticamente el desplazamiento una vez que se alcanza la demanda de presión, lo que reduce el consumo de energía y los costos de energía.
-
Bajo nivel de ruido y vibración:
El rotor equilibrado y la geometría optimizada de las paletas dan como resultado una pulsación mínima y un funcionamiento extremadamente silencioso.
-
Diseño compacto y ligero:
El cuerpo de aleación de aluminio de alta resistencia garantiza la rigidez al tiempo que mantiene un peso bajo, lo que simplifica la instalación.
-
Larga vida útil:
Los componentes internos endurecidos y el mecanizado de precisión proporcionan una resistencia superior al desgaste y una fiabilidad operativa prolongada.
-
Regulación de presión constante:
El compensador de presión incorporado mantiene una presión constante del sistema para un rendimiento hidráulico estable.
-
Fácil mantenimiento:
La construcción modular permite una rápida sustitución del cartucho y el servicio de los sellos, minimizando el tiempo de inactividad.
6. Rango de aplicación
La VDR-1B-1A3-22 es adecuada para una amplia gama de aplicaciones industriales que requieren potencia hidráulica precisa y un control suave.
| Industria |
Aplicaciones comunes |
| Máquinas herramienta |
Sujeción hidráulica, control de avance, cambiadores automáticos de herramientas |
| Máquinas de moldeo por inyección de plástico |
Control de presión y velocidad para sujeción e inyección |
| Prensas |
Operaciones de conformado, doblado y prensado |
| Robótica industrial |
Accionamiento hidráulico para brazos y pinzas |
| Maquinaria de embalaje |
Accionamientos hidráulicos para sistemas de sellado, elevación y corte |
| Equipos de prueba |
Control de presión para bancos de prueba y sistemas de simulación |
| Sistemas de automatización |
Accionamiento hidráulico para mecanismos de transporte y elevación |
Su flexibilidad y fiabilidad la convierten en un componente hidráulico clave tanto en sistemas OEM como en sistemas de adaptación.
7. Directrices de instalación y funcionamiento
| Parámetro |
Práctica recomendada |
| Orientación de montaje |
Instalación horizontal con alineación del eje |
| Fluido hidráulico |
Utilice aceite hidráulico mineral limpio (ISO VG32–68) |
| Requisito de filtración |
10 µm absolutos o más finos |
| Procedimiento de inicio |
Cebar la bomba para eliminar el aire antes de la operación |
| Temperatura de funcionamiento |
Mantener la temperatura del aceite entre 30 °C – 50 °C |
| Ajuste de la presión del sistema |
Ajuste el tornillo del compensador con cuidado, no exceda los 14 MPa |
| Diseño de la línea de succión |
Utilice una manguera corta de gran diámetro para reducir la pérdida de succión |
| Intervalo de mantenimiento |
Inspeccione las paletas, los sellos y los rodamientos cada 4000–6000 horas de uso |
Seguir estas recomendaciones de instalación y funcionamiento garantiza un rendimiento a largo plazo y unos costes de mantenimiento mínimos.
8. Mantenimiento y piezas de repuesto
NACHI respalda la capacidad de servicio a largo plazo de la bomba con piezas de repuesto y kits de mantenimiento dedicados.
| Pieza / Kit |
Código / Descripción |
| Kit de cartucho de paletas |
VDR1B-A3-22-CART |
| Kit de sellos (NBR) |
VDR1B-SK-NBR |
| Kit de sellos (Viton) |
VDR1B-SK-VIT |
| Juego de rodamientos |
VDR1B-BS |
| Unidad compensadora de presión |
VDR1B-PC-A3 |
| Kit de revisión completo |
VDR1B-1A3-22-SET |
El uso regular de piezas originales NACHI garantiza un rendimiento a nivel de fábrica y prolonga la vida útil de la bomba.
9. Beneficios comparativos
| Característica |
VDR-1B-1A3-22 (Bomba variable) |
Bomba fija convencional |
| Eficiencia energética |
Ajusta el flujo automáticamente para la carga, ahorrando energía |
Consumo constante de energía independientemente de la demanda |
| Nivel de ruido |
≤ 60 dB(A) |
Normalmente 70 dB(A) o superior |
| Estabilidad de la presión |
Compensación automática dentro de ±1% |
Requiere válvulas de alivio externas |
| Mantenimiento |
Simple y modular |
Complejo con componentes externos |
| Generación de calor |
Baja debido a la reducción de la pérdida de energía |
Mayor por el funcionamiento continuo del flujo |
La VDR-1B-1A3-22 supera claramente a las bombas convencionales tanto en eficiencia como en suavidad de funcionamiento.
10. Resumen
La NACHI VDR-1B-1A3-22 es una bomba de paletas de desplazamiento variable compacta, silenciosa y energéticamente eficiente, construida para un control hidráulico de precisión. Cuenta con regulación automática del flujo, compensación de presión estable y una construcción duradera para un funcionamiento fiable en entornos industriales.
Puntos clave:
-
Control automático con compensación de presión
-
Funcionamiento con ahorro de energía y bajo nivel de ruido
-
Estructura compacta y ligera
-
Larga vida útil con bajo mantenimiento
-
Excelente estabilidad térmica y de presión
La VDR-1B-1A3-22 encarna la dedicación de NACHI a la excelencia en ingeniería, proporcionando a las industrias de todo el mundo una solución hidráulica que maximiza la eficiencia, la fiabilidad y la precisión en cada aplicación.
