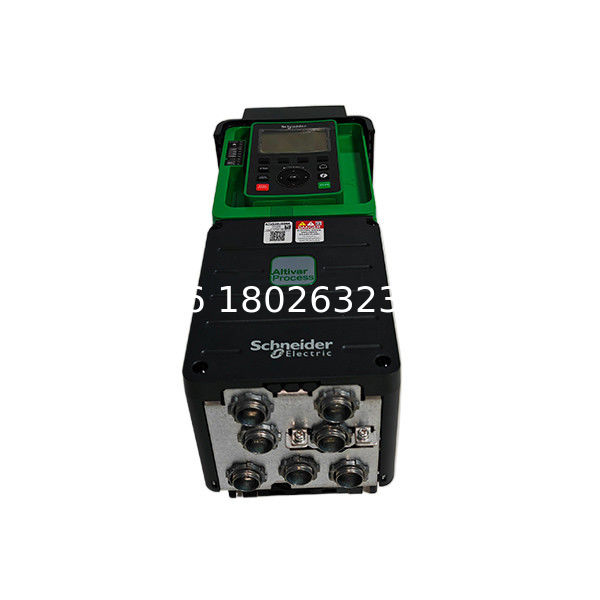

Schneider ATV930 Serie ATV930U40M3 4kW Invertidor de 220V para motores de conducción

Schneider Electric ATV930U40M3 Variador de Frecuencia (VFD): Una Revisión Técnica Completa

El Schneider Electric ATV930U40M3 es un variador de frecuencia (VFD) versátil diseñado para aplicaciones industriales de rango medio que requieren un control preciso del motor y un rendimiento robusto. Como parte de la serie ATV930, esta unidad de 4kW combina eficiencia energética, conectividad avanzada y un diseño compacto, lo que la hace adecuada para motores en sectores como el procesamiento de alimentos, textiles y HVAC. Operando con una fuente de alimentación de 200–240V, cuenta con frenado integrado, protección IP21 y comunicación multiprotocolo. A continuación se presenta una tabla de especificaciones técnicas detallada seguida de una exploración en profundidad de sus características, aplicaciones y ventaja competitiva.

Tabla de Especificaciones Técnicas

Características y Funcionalidades Clave

1. Rendimiento de Potencia y Frenado

El ATV930U40M3 ofrece 4kW de potencia continua, atendiendo a motores de tamaño mediano en aplicaciones como mezcladoras, ventiladores y transportadores. Su sistema de frenado dinámico maneja hasta el 180% del par nominal, asegurando una desaceleración suave para cargas como bombas centrífugas y elevadores.

2. Modos de Control Avanzados

• Control V/F con Optimización de Energía: Ajusta la relación voltaje-frecuencia dinámicamente para minimizar el consumo de energía.
• Control Vectorial Sin Sensor (SVC): Proporciona un par de arranque del 160% a 0.5 Hz para compresores y extrusoras.
• Control Vectorial de Flujo en Bucle Cerrado: Requiere retroalimentación del codificador para tareas de alta precisión como máquinas de bobinado y husillos CNC.

3. Comunicación e Integración

El variador admite múltiples protocolos:

• EtherNet/IP y PROFINET: Para redes Ethernet industriales en tiempo real.
• Modbus RTU y CANopen: Para automatización serial y descentralizada.
• BACnet opcional: Para sistemas de gestión de edificios (BMS) en aplicaciones HVAC.

4. Seguridad y Cumplimiento

El ATV930U40M3 cumple con IEC 61508 SIL2 para seguridad funcional, lo que permite la integración con sistemas de parada de emergencia. También cumple con IEC 61800-3 para compatibilidad electromagnética (EMC), asegurando una interferencia mínima en entornos sensibles.

5. Adaptabilidad Ambiental

Con una clasificación IP21 y un rango de temperatura de funcionamiento de -10°C a 45°C, el variador se adapta a condiciones industriales moderadas. El filtro de aire extraíble simplifica el mantenimiento en entornos polvorientos como las fábricas textiles.

Aplicaciones

El ATV930U40M3 es ideal para:

• Alimentos y Bebidas: Mezcladoras, llenadoras y compresores de refrigeración.
• Textiles: Marcos de hilado, telares y máquinas de teñido.
• HVAC: Unidades de tratamiento de aire (AHU), enfriadoras y torres de enfriamiento.
• Tratamiento de Agua: Sopladores de aireación, bombas de lodos y sistemas de filtración.
• Productos Farmacéuticos: Agitadores, prensas de tabletas y líneas de envasado.

Instalación y Mantenimiento

Instalación

• Montaje: Instalación vertical con una inclinación de ±10°, requiriendo 100 mm de espacio libre para el flujo de aire.
• Cableado: Terminales tipo resorte para conexiones de alimentación/motor y conectores enchufables para señales de control.
• Puesta en Marcha: El software SoMove de Schneider’s permite la sintonización y el diagnóstico de parámetros Bluetooth.

Mantenimiento

• Sistema de Enfriamiento: Limpiar el filtro de aire trimestralmente para evitar el sobrecalentamiento.
• Actualizaciones de Firmware: Utilizar la ranura para tarjeta SD integrada para actualizaciones no disruptivas.
• Mantenimiento Predictivo: Monitorear parámetros clave (por ejemplo, temperatura IGBT, estado del condensador) a través de EtherNet/IP.

Ventajas Únicas sobre la Competencia

1. Eficiencia Energética: Hasta un 35% de ahorro de energía en condiciones de carga parcial a través del control adaptativo del motor.
2. Diseño Compacto: 30% más pequeño que los variadores comparables, encajando en paneles de control ajustados.
3. Integración BACnet: Conectividad perfecta con sistemas de gestión de edificios para aplicaciones HVAC.
4. Baja Distorsión Armónica: Cumple con IEEE 519 sin filtros adicionales.

Caso de Estudio: Marco de Hilado Textil

Un fabricante textil reemplazó un variador de velocidad fija con el ATV930U40M3 para controlar un marco de hilado de 4kW. Los resultados incluyeron:

• 25% más rápido control de la tensión del hilo a través del control vectorial de flujo en bucle cerrado.
• 30% de ahorro de energía a través del modo de optimización de energía V/F.
• Cero roturas de hilo en 6 meses, gracias a la regulación de velocidad de precisión (±0.1% de precisión).

Conclusión

El Schneider Electric ATV930U40M3 es un VFD confiable y energéticamente eficiente diseñado para cargas industriales de rango medio y entornos moderados. Su potencia de 4kW, par de frenado del 180% y compatibilidad con BACnet lo convierten en una opción destacada para HVAC, textiles y procesamiento de alimentos. Al combinar precisión, conectividad y sostenibilidad, ofrece un valor inigualable para las industrias que exigen fiabilidad y adaptabilidad.
