Controller de control para el control de las emisiones de gases de escape.

Resumen del producto

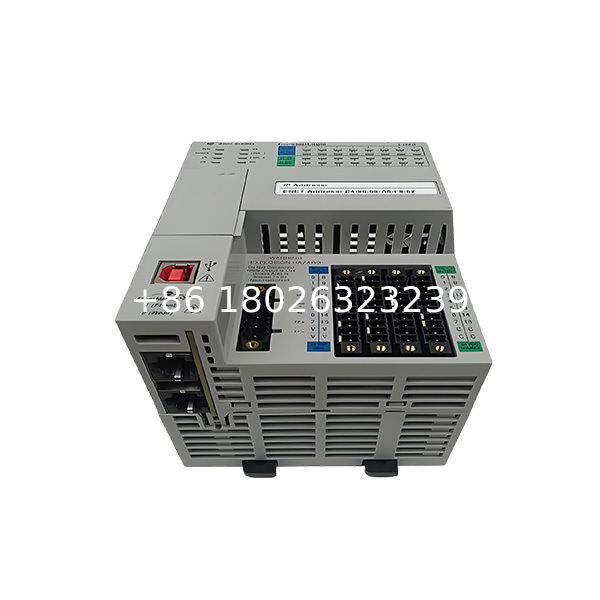

ElEl número de unidades de producción es el siguiente:es unControl de automatización programable (PAC)desde Rockwell AutomationCompactLogix de la serie 5370Diseñado paraAutomatización industrialEste controlador está diseñado para satisfacer las demandas de los sistemas de control de tamaño pequeño a mediano.capacidad de procesamiento,E/S integrado, yComunicación flexibleen un factor de forma eficiente en el espacio, lo que lo hace adecuado para una amplia gama de industrias, incluida la fabricación, el manejo de materiales, el embalaje y la automatización de la infraestructura

.

En el marco de laFamilia de CompactLogix, el 1769-L16ER-BB1B está diseñado para proporcionar una solución rentable pero potente para los fabricantes de máquinas y usuarios finales.protocolos de red múltiples,expansión local de las entradas y salidas, yintegración sin fisurasEl controlador también está diseñado para operar con fiabilidad en entornos industriales difíciles.

.

Características y capacidades clave

Potencia de procesamiento y memoria

El 1769-L16ER-BB1B está equipado con unprocesador modernoy384 KB de memoria del usuario

Esta capacidad de memoria proporciona suficiente espacio para los programas de usuario, el almacenamiento de datos y las tareas de comunicación, lo que garantiza un manejo eficiente de los algoritmos de control y el procesamiento en tiempo real.El sistema operativo del controlador escon capacidad de actualización flash, que permite a los usuarios actualizar el firmware para nuevas características y mejoras sin reemplazar el hardware

.

Capacidades integradas de E/S y de expansión

Una característica destacada del 1769-L16ER-BB1B es suConfiguración de E/S integradaIncluye:

• 16 entradas digitales(tipo sumergido, 24 V de corriente continua)

16 salidas digitales(tipo de fuente, 24 V de corriente continua)

Este I/O integrado simplifica el diseño del sistema al reducir la necesidad de módulos adicionales en muchas aplicaciones.seis módulos de E/S adicionales de 1734 POINTLos módulos de entrada/salida integrados y los módulos de expansión local no deben exceder el1 Amp de corriente en el plano traseroyCorriente de potencia de campo de 3 Amperioslímites del bus de puntos

.

Comunicación y creación de redes

El 1769-L16ER-BB1B cuenta con capacidades de comunicación versátiles a través de sus puertos integrados:

• Puertos Ethernet integrados de dobleapoyoEtherNet/IPel protocolo yAnillo de nivel del dispositivo (DLR)Las tecnologías de comunicación de red red redundantes y confiables.10/100 Mbpsvelocidad

• .

• UnPuerto de serie RS-232para conectar a los dispositivos heredados y protocolos de soporte comoDF1, DH-485 y Modbus RTU

• .

• A. NoPuerto USBpara actualizaciones de programación y firmware

• .

El controlador admite un máximo de4 nodos EtherNet/IP

Su capacidad DLR mejora la resiliencia de la red

.

Programación y software

El controlador está programado usando Rockwell AutomationDesarrollador de Studio 5000 LogixEntorno (v20 o posterior para el firmware v20)

Apoya varios lenguajes de programación por elLa norma IEC 61131-3:

• Logic de la escalera (LAD)

• Texto estructurado (ST)

• Diagrama de bloque de función (FBD)

• Gráfico de funciones secuenciales (SFC)

El controlador soporta32 tareas(continua, periódica o basada en eventos), con cada tarea que contiene hasta100 programas

Esta estructura permite un diseño de aplicaciones organizado y modular.

Robustez ambiental y certificaciones

Construido para entornos industriales, el 1769-L16ER-BB1B funciona de forma fiable en un rango de temperatura de0°C a 60°Cy la humedad relativa deEntre el 5% y el 95%(sin condensar)

El controlador está diseñado para resistir las vibraciones y los golpes, cumpliendo con las normas industriales pertinentes.CE, UL y cUL

, garantizando el cumplimiento de las normas internacionales de seguridad y calidad.

Especificaciones técnicas

El cuadro siguiente resume las principales especificaciones técnicas del controlador Allen-Bradley 1769-L16ER-BB1B:

Configuración y programación del sistema

Configuración del hardware

El 1769-L16ER-BB1B está diseñado paraInstalación del carril DIN

Su factor de forma compacto ahorra espacio en el panel. La I/O integrada simplifica el cableado para aplicaciones digitales básicas.1734 módulos de entrada y salida de puntodeberán instalarse a la derecha del controlador y dentro de los límites de potencia del sistema.

.

Software y programación

La programación y la configuración se realizan con el uso de Rockwell AutomationDesarrollador de Studio 5000 Logixsoftware

Este entorno de desarrollo integrado admite el conjunto completo de características del controlador, incluida la gestión de tareas, la organización del programa y la configuración de comunicación.El firmware del controlador se puede actualizar a través del puerto USB o a través de Studio 5000

.

Aplicaciones

El 1769-L16ER-BB1B es adecuado para diversas aplicaciones de automatización industrial, incluyendo:

• Máquinas pequeñas y medianas:Control de máquinas de ensamblaje, puestos de ensayo y equipos de envasado cuando su E/S integrado sea suficiente o pueda ampliarse ligeramente.

• Sistemas de manipulación de materiales:Gestión de transportadores, sistemas de clasificación y vehículos guiados automatizados (AGV) en un ámbito limitado.

• Automatización de la infraestructura:Implementación en sistemas de gestión de edificios (HVAC, control de iluminación, control de acceso) y instalaciones de tratamiento de agua/aguas residuales debido a su diseño robusto

• .

• Equipo de energía renovable:Control de sistemas de rastreo solar o monitoreo de los parámetros de las turbinas eólicas, aprovechando su amplio rango de temperaturas de funcionamiento

• .

Sus características de comunicación incorporadas, en particular EtherNet / IP, facilitan la integración en arquitecturas más grandes de Internet Industrial de las Cosas (IIoT) para la recopilación y monitorización de datos.

Comparación y consideraciones

El 1769-L16ER-BB1B es un modelo de nivel de entrada dentro de la serie CompactLogix 5370.E/S digital integrada, lo que puede reducir los costes de hardware para aplicaciones con un conteo de puntos modesto.límite de 4 nodos EtherNet/IPyMemoria de 384 KBhacer que sea menos adecuado para aplicaciones grandes, complejas o intensivas en datos en comparación con los modelos de gama alta como el 1769-L18ER-BB1B (512 KB de memoria) o 1769-L24ER (750 KB de memoria)

.

Al seleccionar un controlador, debe tenerse en cuenta:

• Requisitos de E/S:Los 32 puntos integrados pueden ser suficientes, pero la expansión se limita a 6 módulos.

• Necesidades de red:El límite de EtherNet/IP de 4 nodos es adecuado para redes más pequeñas.

• Necesidades de memoria:384 KB es adecuado para la lógica típica de la escalera y el manejo de datos en sistemas pequeños.

• Condiciones ambientales:La temperatura de funcionamiento y los rangos de humedad lo hacen adecuado para la mayoría de los entornos industriales.

Conclusión

El Allen-Bradley1769-L16ER-BB1B CompactLogix 5370 y sus componentesEl controlador es una solución de automatización compacta, versátil y rentable diseñada para aplicaciones de tamaño pequeño a mediano.E/S digital integrada,protocolos de comunicación esenciales(incluyendo EtherNet/IP), ydiseño robustoEs una opción confiable para los ingenieros y constructores de máquinas que buscan un equilibrio entre funcionalidad y eficiencia espacial.

Como parte de la arquitectura integrada de Rockwell Automation, proporciona conectividad dentro del ecosistema más amplio de componentes y herramientas de software de Allen-Bradley.manejo de materiales, o automatización de infraestructura, el 1769-L16ER-BB1B ofrece el rendimiento, la conectividad y la fiabilidad esenciales necesarios para un control industrial racionalizado,especialmente cuando la huella y el coste son consideraciones clave.
