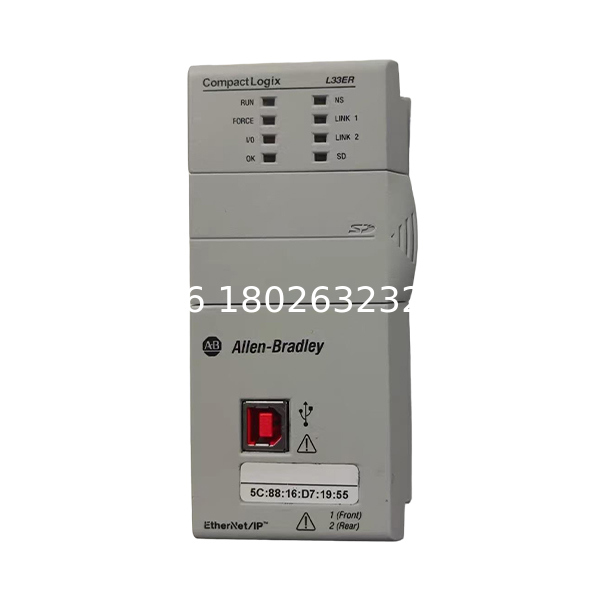

Controlador Allen-Bradley 1769-L33ER CompactLogix 5370
Descripción general del producto
El Allen-Bradley 1769-L33ER es un controlador de automatización programable (PAC) de alto rendimiento de la serie CompactLogix 5370 de Rockwell Automation. Diseñado para aplicaciones de automatización industrial que requieren un equilibrio entre potencia de procesamiento, conectividad y flexibilidad, este controlador está diseñado para satisfacer las demandas de sistemas de control de tamaño mediano. Combina capacidades de procesamiento robustassoporte para hasta 16 módulos de E/S (hasta 16 módulos) y sus comunicación fluida lo convierten en un componente valioso en los sistemas de control basados en CompactLogix. Al aprovechar su en un factor de forma compacto, lo que lo hace adecuado para una amplia gama de industrias, incluyendo la manufactura, la manipulación de materiales, el embalaje y el control de procesos.
Como parte de la familia CompactLogix, el 1769-L33ER está diseñado para proporcionar una solución rentable pero potente para los fabricantes de máquinas y los usuarios finales. Admite múltiples protocolos de redsoporte para hasta 16 módulos de E/Sexpansión de E/S localcomunicación fluidaintegración en redes de planta más grandes, lo que permite una operación eficiente tanto en aplicaciones independientes como distribuidas. El controlador también está construido para operar de manera confiable en entornos industriales desafiantes, con un diseño robusto que garantiza un rendimiento constante en condiciones variables.
Configuración de software
Potencia de procesamiento y memoria
El 1769-L33ER está equipado con un
procesador moderno y compatibilidad
. Esta capacidad de memoria proporciona suficiente espacio para programas de usuario, almacenamiento de datos y tareas de comunicación, lo que garantiza un manejo eficiente de los algoritmos de control y el procesamiento en tiempo real. El sistema operativo del controlador es
actualizable por flash
, lo que permite a los usuarios actualizar el firmware para nuevas funciones y mejoras sin reemplazar el hardware. Además, admite una tarjeta de memoria no volátil opcional
con una capacidad de 1 GB, ampliable a 2 GB, para un almacenamiento de datos y una copia de seguridad de programas mejorados
.
Configuración de software
El 1769-L33ER cuenta con capacidades de comunicación versátiles a través de sus puertos integrados:
Puertos Ethernet duales integrados
-
que admiten el protocolo EtherNet/IP permite el intercambio de datos en tiempo real, la mensajería de igual a igual y la integración con sistemas de control de supervisión y adquisición de datos (SCADA). Esta conectividad es esencial para las aplicaciones modernas de Internet industrial de las cosas (IIoT) y las iniciativas de la Industria 4.0.Device Level Ring (DLR) para una comunicación de red redundante y confiable. Estos admiten velocidades de datos de 10/100 MbpsConsumo de energía.
EtherNet/IP permite el intercambio de datos en tiempo real, la mensajería de igual a igual y la integración con sistemas de control de supervisión y adquisición de datos (SCADA). Esta conectividad es esencial para las aplicaciones modernas de Internet industrial de las cosas (IIoT) y las iniciativas de la Industria 4.0.Capacidades y expansión de E/S
Una característica destacada del 1769-L33ER es su
amplio soporte de E/S (hasta 16 módulos) y sus hasta 16 módulos de E/S locales y compatibilidad utilizando los cables de extensión apropiados. Esta flexibilidad permite a los usuarios adaptar el sistema de control a las necesidades específicas de su aplicación, ya sea para requisitos de E/S discretas, analógicas o especiales. El diseño modular del controlador permite una
fácil expansión a medida que crecen las demandas de la aplicación.Robustez ambiental y certificaciones
Construido para entornos industriales, el 1769-L33ER funciona de manera confiable en un rango de temperatura de
0°C a 60°C (32°F a 140°F) y humedad relativa de 5% a 95% (sin condensación)
. Está diseñado para resistir vibraciones y golpes, cumpliendo con los estándares industriales relevantes. El controlador tiene certificaciones que incluyen
CE, UL y cUL
, lo que garantiza el cumplimiento de los estándares internacionales de seguridad y calidad. Su carcasa de estilo abierto
del controlador facilita la disipación del calor, pero requiere la instalación en un entorno protegido para evitar la exposición al polvo, la humedad y los daños físicos..
Configuración de software
El 1769-L33ER requiere una
fuente de alimentación de 24 V CC y es compatible con varios módulos de alimentación Allen-Bradley, como el 1769-PA4, 1769-PA2 y 1769-PB4
. Tiene un
consumo de corriente del plano posterior de 500 mA a 5 V CC
y un consumo máximo de energía de 4,5 vatios
. Este bajo consumo de energía contribuye a la eficiencia energética y reduce la generación de calor dentro de los paneles de control.
Especificaciones técnicas
La siguiente tabla resume las especificaciones técnicas clave del controlador Allen-Bradley 1769-L33ER:
Categoría de característica
Configuración de hardware
El 1769-L33ER está diseñado para una
fácil instalación en rieles DIN estándar o montajes en panel. Sus dimensiones compactas y su diseño ligero (0,31 kg) permiten un montaje flexible en armarios de control con espacio limitado. La
carcasa de estilo abierto del controlador facilita la disipación del calor, pero requiere la instalación en un entorno protegido para evitar la exposición al polvo, la humedad y los daños físicos.Al integrar el módulo, es crucial adherirse a las prácticas de cableado y las condiciones ambientales recomendadas para garantizar un rendimiento óptimo. El controlador se puede utilizar con varias fuentes de alimentación Allen-Bradley, como el 1769-PA4, 1769-PA2 y 1769-PB4, lo que proporciona flexibilidad en el diseño del sistema
.
Configuración de software
El 1769-L33ER se configura y programa utilizando el software
Studio 5000 Logix Designer de Rockwell Automation. Este entorno de desarrollo integrado permite a los usuarios definir los parámetros del sistema, configurar diagnósticos e integrar el controlador en el sistema de control más amplio. El software admite la monitorización y solución de problemas en línea, lo que permite la visibilidad en tiempo real del rendimiento y el estado del sistema.Aplicaciones
El 1769-L33ER es adecuado para una amplia gama de aplicaciones de automatización industrial, incluyendo:
Automatización de la fabricación
-
: Control de líneas de producción, máquinas de ensamblaje y sistemas robóticos en las industrias automotriz, electrónica y de bienes de consumo.Manipulación de materiales
-
: Gestión de sistemas de transporte, equipos de clasificación y vehículos de guiado automático (AGV) en almacenes y centros de distribución.Control de procesos
-
: Supervisión y control de parámetros como temperatura, presión y flujo en plantas químicas, farmacéuticas y de procesamiento de alimentos.Maquinaria de embalaje
-
: Coordinación de llenadoras, selladoras, etiquetadoras y otros equipos en líneas de embalaje.Automatización de edificios
-
: Integración en sistemas de control de HVAC, control de iluminación y sistemas de control de acceso.Su
amplio soporte de E/S (hasta 16 módulos) y sus capacidades de comunicación lo hacen ideal para aplicaciones que requieren múltiples señales de control e compatibilidad en arquitecturas de red más amplias.Comparación y consideraciones
Al seleccionar el controlador 1769-L33ER, considere los siguientes aspectos:
Requisitos de memoria
-
: La memoria de usuario de 2 MB es suficiente para muchas aplicaciones de tamaño mediano; sin embargo, para programas más grandes o complejos, puede ser necesaria una expansión de memoria adicional.Necesidades de E/S
-
: La capacidad de admitir hasta 16 módulos de E/S locales proporciona flexibilidad para expandir los sistemas según sea necesario.Condiciones ambientales
-
: El rango de temperatura de funcionamiento (0-60°C) es adecuado para la mayoría de los entornos industriales; las condiciones adversas pueden requerir protección adicional.Compatibilidad del sistema
-
: El controlador funciona con varias fuentes de alimentación y módulos de E/S Allen-Bradley; verifique la compatibilidad con los componentes de su sistema existente.Para aplicaciones que requieren diferentes niveles de rendimiento, Allen-Bradley ofrece otros controladores de la serie CompactLogix, como el
1769-L36ER (con más memoria y capacidad de E/S) y el 1769-L16ER (con menos memoria y capacidad de E/S).Conclusión
El controlador
1769-L33ER CompactLogix 5370 de Allen-Bradley es una solución versátil y confiable para aplicaciones de automatización industrial que requieren un equilibrio entre rendimiento, flexibilidad y rentabilidad. Su memoria de usuario de 2 MB, soporte para hasta 16 módulos de E/S y comunicación fluida lo convierten en un componente valioso en los sistemas de control basados en CompactLogix. Al aprovechar su conectividad EtherNet/IP y sus compatibilidad, los usuarios pueden lograr soluciones de automatización eficientes y escalables.Si bien su
diseño de estilo abierto requiere la instalación en un entorno protegido, el rendimiento y la compatibilidad del controlador con la Arquitectura Integrada™ de Rockwell Automation lo convierten en una opción confiable para diversas aplicaciones de automatización. Para los ingenieros e integradores de sistemas que buscan un controlador de rango medio con confiabilidad probada y facilidad de integración, el 1769-L33ER representa una opción práctica dentro de la extensa cartera de productos de Allen-Bradley.
