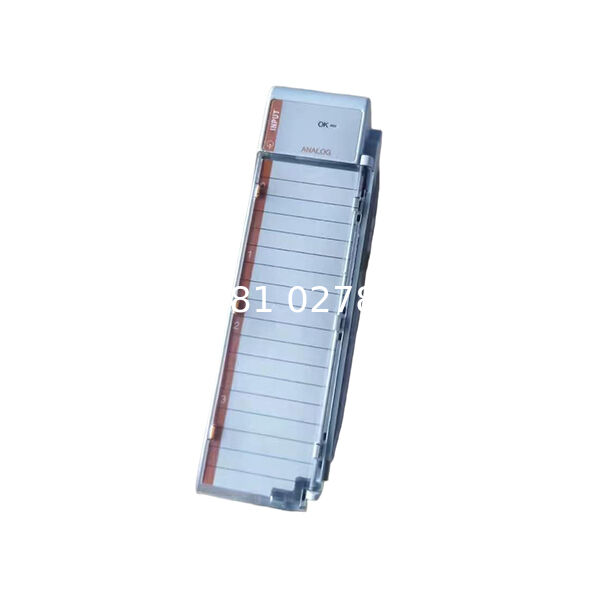

1769-IF4 Módulo de Entrada Analógica Flexible y Robusto

Módulo de Entrada Analógica 1769-IF4

Descripción General del Producto

El 1769-IF4 es un módulo de entrada analógica de alto rendimiento y 4 canales de la serie CompactLogix 5370 y del sistema Compact I/O. Diseñado para aplicaciones de automatización industrial, este módulo proporciona una adquisición precisa de señales analógicas de sensores, transductores y otros dispositivos de campo en sistemas de fabricación, control de procesos y automatización de infraestructuras. Como componente crítico en arquitecturas de control distribuidas, permite una integración perfecta con controladores lógicos programables (PLCs) como CompactLogix y MicroLogix 1500, ofreciendo flexibilidad y rendimiento en un factor de forma compacto.

El 1769-IF4 está diseñado para operar en entornos industriales desafiantes, brindando alta fiabilidad y precisión de medición. Su diseño modular permite una integración sencilla en sistemas existentes, reduciendo la complejidad del cableado y el tiempo de instalación. Con soporte para múltiples rangos de voltaje y corriente y robustos protocolos de comunicación, este módulo sirve como una solución versátil para diversas necesidades de automatización en todas las industrias.

Características y Capacidades Clave

Configuración y Rendimiento de Entrada
El 1769-IF4 cuenta con 4 canales de entrada analógica discretos que se pueden configurar como entradas diferenciales o de un solo extremo. Ofrece una flexibilidad de señal excepcional, soportando rangos de voltaje que incluyen ±10V CC, 0-10V CC, 0-5V CC y 1-5V CC, y rangos de corriente que incluyen 0-20mA y 4-20mA. Esta amplia compatibilidad garantiza que el módulo pueda interactuar con diversos sensores y dispositivos de medición industriales.

El módulo proporciona conversión de alta resolución con una resolución de 14 bits para señales unipolares y 14 bits más signo para señales bipolares, asegurando una medición precisa de los valores analógicos. Mantiene una alta precisión con una precisión de ±0.7% para entradas de voltaje y ±0.6% para entradas de corriente a 25°C (77°F).

Comunicación y Compatibilidad
El 1769-IF4 soporta los principales protocolos de comunicación industrial, incluyendo EtherNet/IP, DeviceNet y ControlNet. Esta compatibilidad garantiza una integración perfecta en redes de automatización nuevas y existentes, facilitando el intercambio de datos y la coordinación del control. El módulo está diseñado para montaje estándar en riel DIN y es compatible con el backplane de la serie 1769 de PLC.

Características de Protección y Seguridad
Para garantizar la fiabilidad operativa, el módulo incorpora aislamiento eléctrico entre canales y del backplane, clasificado en 2500V CA. Proporciona inmunidad al ruido con una relación de rechazo de modo común superior a 60 dB y una relación de rechazo de modo normal de -50 dB a 50-60 Hz, asegurando un funcionamiento estable en entornos industriales eléctricamente ruidosos.

Robustez Ambiental
El módulo está diseñado para operar eficazmente en un rango de temperatura de 0°C a 60°C (32°F a 140°F) y puede soportar temperaturas de almacenamiento de -40°C a 85°C (-40°F a 185°F). Opera en niveles de humedad relativa del 5% al 95% (sin condensación) y puede funcionar a altitudes de hasta 2000 metros. El módulo está clasificado para vibración operativa de 5G a 10-500 Hz y choque operativo de 30G, asegurando un rendimiento fiable en condiciones industriales desafiantes.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del módulo de entrada analógica 1769-IF4:

Configuración e Instalación del Sistema

Integración de Hardware
El módulo 1769-IF4 está diseñado para una fácil instalación en rieles DIN estándar o montajes en panel. Sus dimensiones compactas (87 × 35 × 118 mm) permiten arreglos de alta densidad, maximizando la utilización del espacio en los gabinetes de control. El módulo cuenta con bloques de terminales extraíbles que simplifican los procedimientos de cableado y mantenimiento.

Para una instalación adecuada, se recomienda usar cables entre 22-14 AWG para núcleo sólido y 22-16 AWG para cable trenzado. El par de apriete de los tornillos de los terminales debe mantenerse en 0.8 N·m (7 lb·in) para garantizar conexiones fiables. El módulo debe instalarse a una distancia máxima de 4 módulos de la fuente de alimentación para un rendimiento óptimo.

Requisitos de Alimentación
El módulo opera con una fuente de alimentación de 24V CC y tiene un consumo de corriente de 140 mA a 5V CC (0.7 W) y 10 mA a 24V CC (0.24 W). Su disipación de potencia máxima es de 2.52 W, lo que debe tenerse en cuenta al diseñar sistemas de refrigeración para paneles de control.

Configuración de Software
El 1769-IF4 se configura utilizando las plataformas de software Studio 5000 Logix Designer o RSLogix 5000. Estos entornos de desarrollo integrados permiten la configuración de parámetros, el monitoreo y el diagnóstico. La configuración incluye el ajuste de rangos de entrada, parámetros de filtro, habilitación de funciones de diagnóstico e integración del módulo en la arquitectura general del sistema de control.

Aplicaciones

El módulo de entrada analógica 1769-IF4 es adecuado para una amplia gama de aplicaciones de automatización industrial:

• Control de Procesos – Monitoreo de parámetros como temperatura, presión, flujo y nivel en plantas de procesamiento químico, industrial y de alimentos.

• Automatización de Manufactura – Adquisición de datos de sensores de líneas de producción, máquinas de ensamblaje y sistemas robóticos en las industrias automotriz, electrónica y de bienes de consumo.

• Gestión de Energía – Monitoreo del consumo de energía, calidad de la energía y rendimiento de equipos en sistemas de generación y distribución de energía.

• Tratamiento de Agua y Aguas Residuales – Medición de pH, conductividad, caudales y niveles de tanques en plantas de tratamiento.

• Automatización de Edificios – Integración en sistemas de control HVAC para monitorear temperatura, humedad y presión en edificios comerciales e industriales.

Sus 4 canales de entrada y la amplia compatibilidad de rango de señal lo hacen ideal para aplicaciones que requieren la medición precisa de múltiples señales analógicas con un rendimiento fiable.

Comparación y Consideraciones

Al seleccionar el módulo 1769-IF4, considere los siguientes aspectos:

• Requisitos de Señal – La amplia compatibilidad de rango de voltaje y corriente lo hace adecuado para varios sensores; verifique la compatibilidad con sus dispositivos de campo específicos.

• Necesidades de Precisión – La alta resolución (14 bits) y precisión (±0.6-0.7%) son suficientes para la mayoría de las aplicaciones industriales; requisitos de mayor precisión pueden necesitar módulos especializados.

• Condiciones Ambientales – El rango de temperatura de operación (0-60°C) es adecuado para la mayoría de los entornos industriales; condiciones extremas pueden requerir protección adicional.

• Compatibilidad del Sistema – El módulo funciona con controladores CompactLogix y MicroLogix 1500; verifique la compatibilidad con los componentes de su sistema existente.

• Consideraciones de Alimentación – Asegure una capacidad de fuente de alimentación adecuada y cumpla con la clasificación de distancia de potencia de 4 módulos para un funcionamiento fiable.

Para aplicaciones que requieren diferentes configuraciones de E/S, hay disponibles otros módulos de la serie 1769, como el 1769-IF8 (módulo de entrada analógica de 8 puntos) y el 1769-IF4I (módulo de entrada analógica aislada de 4 canales).

Conclusión

El Módulo de Entrada Analógica 1769-IF4 es una solución robusta y versátil para aplicaciones de automatización industrial que requieren la adquisición precisa de señales analógicas. Su configuración de 4 canales, amplia compatibilidad de rango de señal y conversión de alta resolución lo hacen adecuado para diversas aplicaciones en control de procesos, manufactura y automatización de infraestructuras.

Con una excelente inmunidad al ruido, características de protección completas y fácil integración en los sistemas de control existentes, el 1769-IF4 ayuda a mejorar la eficiencia operativa y reducir el tiempo de inactividad. Su diseño robusto garantiza un rendimiento fiable incluso en entornos industriales desafiantes, lo que lo convierte en un componente valioso en los sistemas de automatización modernos.

Para ingenieros e integradores de sistemas que buscan una solución de entrada analógica compacta con fiabilidad probada e integración perfecta con los controladores CompactLogix, el 1769-IF4 representa una excelente opción que combina rendimiento, flexibilidad y durabilidad.
