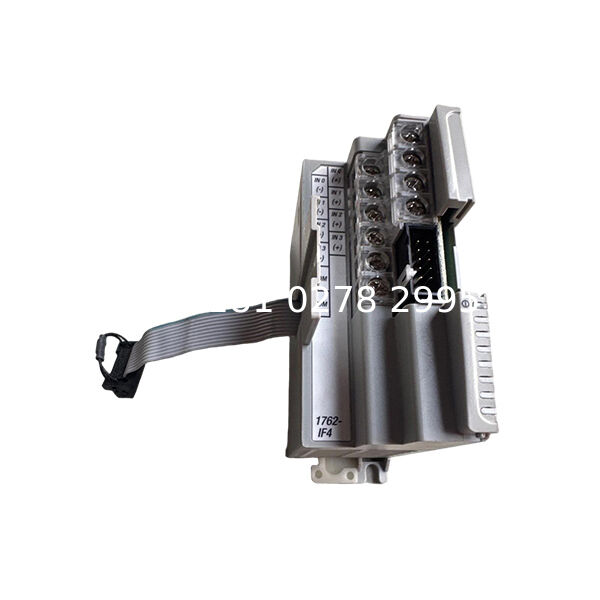

Módulo de Expansión de Entrada Analógica de Alta Resolución 1762-IF4 para Sistemas de Control Compactos

El 1762-IF4 es un módulo de expansión de entrada analógica compacto y de alto rendimiento para su uso con controladores lógicos programables compactos (como los controladores de las series 1200, 1400 y 1100).Está diseñado para capturar señales analógicas precisas de dispositivos de campo como transmisoresEn la actualidad, la tecnología de la información se ha convertido en una herramienta de control de procesos, con sensores y instrumentación, que permite un control preciso del proceso en una amplia variedad de aplicaciones de automatización industrial.Los módulos analógicos permiten a los controladores monitorear continuamente parámetros de proceso variables como la temperatura, presión, flujo o nivel.

La adición de un módulo 1762-IF4 a su sistema de control aumenta drásticamente la capacidad del controlador para realizar control de circuito cerrado, adquisición de datos y monitoreo de procesos.Este módulo ofrece flexibilidad a los integradores e ingenieros que necesitan datos analógicos confiables sin consumir espacio excesivo en el panel.

Ventajas clave

1Soporte de señal de entrada versátil
El 1762-IF4 acepta cuatro canales de entrada analógicos diferenciales, lo que permite una mezcla de señales de voltaje y corriente por canal.Esta flexibilidad simplifica el cableado y permite conectar una amplia gama de dispositivos, como por ejemplo:

• Transmisores de presión de 4 a 20 mA

• Sensores de posición de 0 a 10 VDC

• Sensores de caudal de 1 a 5 V

• Instrumentación OEM con rangos personalizados

Cada canal se puede configurar de forma independiente a través de un software, lo que minimiza la necesidad de hardware externo de acondicionamiento de la señal.

2. Alta resolución y precisión
Con una resolución de 14 bits, el módulo proporciona granularidad fina en la medición de la señal, lo que es esencial para aplicaciones como dosificación, batch o cualquier proceso en el que las pequeñas variaciones importan.La precisión de conversión y la repetibilidad lo hacen adecuado para entornos exigentes como el procesamiento de alimentos y bebidas, dosificación química y tratamiento del agua.

3Expansión del sistema fácil
El 1762-IF4 se monta a la perfección junto al controlador base y otros módulos de expansión en el carril DIN o el panel de montaje.reducción del tiempo de instalación.

4. Diagnóstico y estado
Los indicadores LED en el panel frontal proporcionan retroalimentación de un vistazo para la potencia, el estado del módulo y el estado del canal de entrada, lo que permite al personal de mantenimiento solucionar problemas rápidamente.

5Solución rentable
En lugar de actualizar a un controlador más grande, los usuarios pueden agregar este módulo compacto para ampliar las capacidades analógicas a una fracción del costo, lo que lo hace ideal para sistemas de control de tamaño pequeño a mediano.

Especificaciones técnicas

Consejos de instalación y aplicación

• Protección y conexión a tierraPara obtener la mejor inmunidad al ruido, utilice cables blindados para las entradas analógicas y siga las pautas de puesta a tierra proporcionadas en el manual de usuario del fabricante.

• Escalación- Aprovechar las herramientas de programación del controlador para escalar los recuentos en bruto en unidades de ingeniería para una fácil interpretación.

• Mezcla de corriente y voltajeCada canal es configurable de forma independiente, por lo que puede mezclar señales de corriente y voltaje dentro del mismo módulo.

• Consideraciones sobre la cargaAsegúrese de que los circuitos de corriente puedan conducir la resistencia interna de 250 Ω; la mayoría de los transmisores industriales están diseñados para esta carga.

• Planificación del espacio¢ Permitir un espacio de ventilación en el carril DIN, ya que los módulos analógicos pueden disipar el calor durante el funcionamiento.

Casos de uso típicos

• Instalaciones de tratamiento de aguas- Monitorear los niveles del tanque, las tasas de flujo, las sondas de pH y la retroalimentación de la bomba de dosificación.

• Aire acondicionado y automatización de edificios- Sensores de temperatura y presión para el control de la eficiencia energética.

• Máquinas de embalaje y llenado¢ Medición de las señales de peso de las células de carga (con acondicionamiento de señal externo).

• Sistemas agrícolas¢ Seguimiento de la humedad del suelo o del flujo de nutrientes para la agricultura de precisión.

• Equipo OEMIdeal para los fabricantes de máquinas que necesitan entradas analógicas escalables sin sobredimensionar el controlador.

¿Por qué elegir el 1762-IF4?

El 1762-IF4 ofrece una poderosa combinación de precisión, flexibilidad y diseño compacto.Permite a los diseñadores de máquinas e ingenieros de plantas añadir una adquisición de datos analógicos de alta calidad sin complicar demasiado la arquitectura de controlYa sea que esté modernizando un sistema existente o diseñando una nueva solución de montaje en deslizamiento, este módulo ofrece resultados confiables con una huella mínima.
