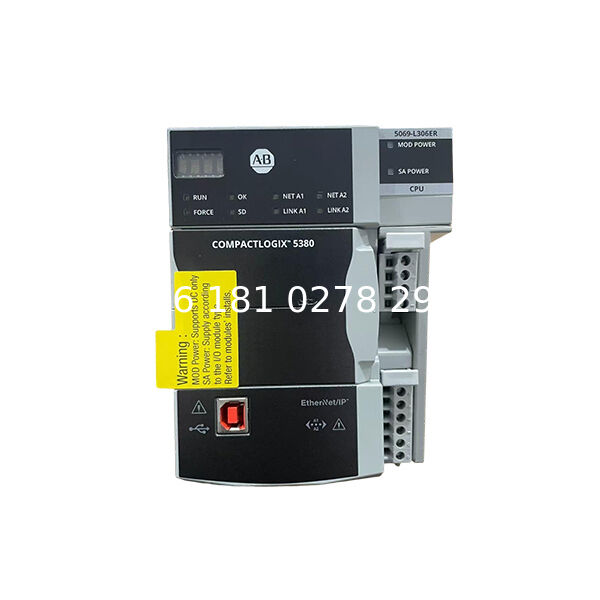

Controlador CompactLogix 5380 PLC 5069-L306ER

5069-L306ER CompactLogix 5380 Controlador: Una visión general completa

El 5069-L306ER es un miembro de la familia de controladores CompactLogix 5380, diseñado para ofrecer un control de alto rendimiento en un factor de forma compacto. Este controlador está diseñado para satisfacer las crecientes demandas de la fabricación moderna, ofreciendo una capacidad de procesamiento mejorada, capacidades de comunicación integradas y soporte para control de movimiento integrado sobre EtherNet/IP. Es una solución ideal para una amplia gama de aplicaciones, desde máquinas autónomas hasta sistemas complejos de embalaje, manipulación de materiales y control de procesos.

Descripción general del producto y características clave

La plataforma CompactLogix 5380, que incluye el 5069-L306ER, representa una evolución significativa en las ofertas de control de gama media. Estos controladores se basan en la arquitectura de bus 5069 y están diseñados para reemplazar la serie CompactLogix L4 anterior.

El controlador 5069-L306ER es particularmente notable por su equilibrio entre rendimiento y escalabilidad. Cuenta con 600 KB de memoria de usuario, lo que proporciona un amplio espacio para lógica de control compleja, manejo de datos y tareas de comunicación. Esta capacidad de memoria se indica con "L306" en su número de modelo, donde el '6' representa 6 × 100 KB = 600 KB de memoria de usuario.

Conectividad y comunicación integradas

El controlador viene con dos puertos Ethernet integrados que admiten comunicación dúplex completa de 10/100/1000 Mbps. Este diseño de doble puerto permite topologías de red flexibles, incluidas configuraciones lineales, de estrella y de anillo a nivel de dispositivo (DLR), lo que mejora la resiliencia y la fiabilidad de la red. El controlador admite hasta 16 nodos de E/S Ethernet, lo que permite sistemas de E/S distribuidos que se pueden extender por una instalación.

Para la programación y configuración, el controlador cuenta con un puerto USB 2.0 con una velocidad de transferencia máxima de 12 MB/s, lo que facilita descargas, cargas y actualizaciones de firmware eficientes.

Escalabilidad y capacidades de E/S

Una fortaleza clave del 5069-L306ER es su escalabilidad. Puede admitir hasta 8 módulos de E/S locales de la serie 5069 Compact 5000 I/O. Estos módulos de E/S ofrecen una amplia variedad de opciones, incluidos módulos digitales, analógicos, especiales y de seguridad, lo que permite a los ingenieros adaptar el sistema de control a sus necesidades específicas de aplicación.

El sistema de E/S 5069 utiliza un modelo de comunicación productor-consumidor. Este mecanismo inteligente de intercambio de datos permite que los datos generados por cualquier módulo sean consumidos por varios dispositivos en la red simultáneamente, reduciendo el tráfico de red y mejorando la capacidad de respuesta del sistema.

Seguridad y protección

Si bien el 5069-L306ER es un controlador estándar, se puede integrar en sistemas con componentes de seguridad. Para aplicaciones que requieren seguridad funcional, hay disponibles controladores orientados a la seguridad, que están certificados para su uso en aplicaciones de seguridad hasta SIL 3 / PLe. El 5069-L306ER puede funcionar junto con estos controladores de seguridad y módulos de E/S de seguridad compatibles para ayudar a construir un sistema automatizado integral.

Especificaciones técnicas

Para proporcionar una visión general clara de las capacidades del controlador, aquí hay un resumen de sus especificaciones técnicas clave:

Aplicaciones objetivo

El 5069-L306ER es versátil y adecuado para un conjunto diverso de aplicaciones industriales. Su combinación de potencia de procesamiento, velocidad de comunicación y escalabilidad lo convierte en una excelente opción para:

• Maquinaria de embalaje– Control de llenadoras, taponadoras, etiquetadoras, envolvedoras y encajonadoras.

• Sistemas de manipulación de materiales– Gestión de transportadores, sistemas de clasificación y celdas de paletizado/despaletizado.

• Skids de proceso– Proporciona control para unidades de proceso compactas y modulares que se encuentran a menudo en las industrias química, del agua y del petróleo y gas.

• Máquinas de ensamblaje automatizado– Coordinación de robots, actuadores y sistemas de visión en líneas de producción.

• Aplicaciones de E/S distribuidas– Actúa como controlador central para sistemas que utilizan módulos 5069 Compact I/O distribuidos en una red EtherNet/IP.

Configuración y programación del sistema

Configuración de hardware
El controlador 5069-L306ER en sí no incluye puntos de E/S integrados. Debe montarse en un riel DIN y conectarse a módulos de E/S de la serie 5069 para formar un sistema completo. El controlador no viene con bloques de terminales extraíbles. Para conectar el cableado, se debe comprar un kit de bloque de terminales por separado, ya sea 5069-RTB64-SCREW (tipo tornillo) o 5069-RTB64-SPRING (tipo resorte).

El controlador cuenta con una interfaz de alimentación MOD y SA, y su módulo de comunicación 5069-AENTR puede admitir hasta 31 módulos de E/S, incluye una alimentación de sistema separada para un mejor aislamiento y proporciona una entrada de alimentación incorporada con alimentación de campo para los módulos de E/S.

Software y programación
La configuración, programación y solución de problemas del 5069-L306ER se realizan utilizando Logix Designer, un entorno de desarrollo integrado. Este software admite varios lenguajes de programación definidos por el estándar IEC 61131-3, que incluyen:

• Diagrama de escalera (LD)

• Texto estructurado (ST)

• Diagrama de bloques de funciones (FBD)

• Gráfico de funciones secuenciales (SFC)

El controlador admite múltiples tareas y programas, lo que permite una estructura de código organizada y modular. Puede manejar hasta 32 tareas, y cada tarea contiene hasta 1000 instancias de programa.

Comparación y consideraciones

El 5069-L306ER es el modelo de nivel de entrada en la familia CompactLogix 5380. Para aplicaciones que requieren más memoria de usuario, mayor capacidad de E/S o control de movimiento integrado, hay disponibles modelos de gama alta como el L3100ERM (con 10 MB de memoria de usuario y soporte para 32 ejes de movimiento).

También es importante distinguir el 5069-L306ER del 5069-L306ERM. El sufijo "M" indica que el controlador tiene funcionalidad de control de movimiento integrado, admitiendo hasta 2 ejes de movimiento. Para el control básico de motores sobre EtherNet/IP (por ejemplo, con variadores de frecuencia), el L306ER estándar es suficiente, pero para el movimiento coordinado de varios ejes, la variante ERM o un modelo de gama alta serían necesarios.

Conclusión

El controlador 5069-L306ER CompactLogix 5380 es una solución de automatización robusta, escalable y versátil. Su diseño compacto, sus potentes capacidades de procesamiento y su perfecta integración con el sistema de E/S 5069 y la red EtherNet/IP lo convierten en una base sólida para una amplia gama de aplicaciones industriales. Si bien carece de ejes de control de movimiento integrados, su soporte para movimiento distribuido sobre EtherNet/IP y su capacidad para manejar configuraciones de E/S sustanciales lo convierten en una opción rentable para ingenieros y fabricantes de máquinas que buscan implementar un sistema de control preparado para el futuro.

Para aquellos que requieren seguridad funcional, mayor número de ejes o mayor capacidad de memoria, se recomienda explorar otros miembros de las familias CompactLogix 5380 o 5380 orientadas a la seguridad. En última instancia, el 5069-L306ER es un testimonio del control de alto rendimiento en un paquete escalable y conectado.
