Módulo de fuente de alimentación 1756-PA72 ControlLogix para sistemas de automatización industrial

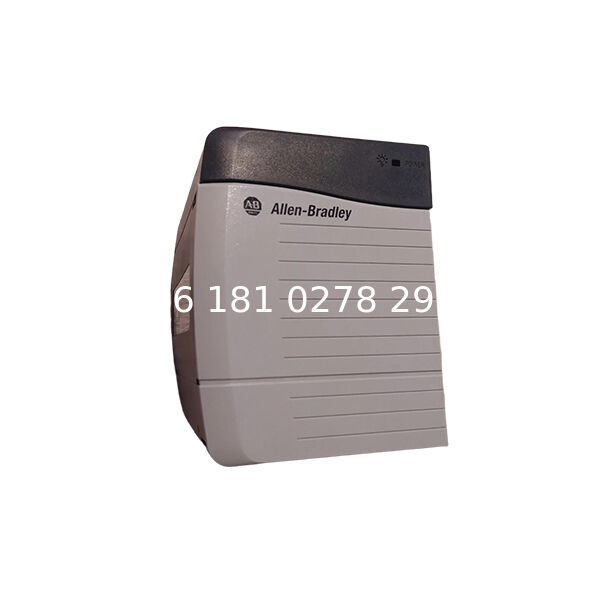

Módulo de Fuente de Alimentación 1756-PA72

Descripción General del Producto

El 1756-PA72 es un módulo de fuente de alimentación de CA estándar de la serie ControlLogix, diseñado para proporcionar energía de CC estable y confiable a chasis, módulos y dispositivos asociados de ControlLogix en sistemas de automatización industrial. Como componente de energía crítico en arquitecturas de control distribuidas, este módulo garantiza una entrega de energía constante para soportar el funcionamiento de procesadores, módulos de E/S y adaptadores de comunicación dentro del ecosistema ControlLogix.

El 1756-PA72 está diseñado para operar en entornos industriales desafiantes, ofreciendo alta confiabilidad y un rendimiento excepcional. Su diseño robusto permite una integración perfecta en sistemas existentes, proporcionando la infraestructura de energía necesaria para aplicaciones de automatización en fabricación, control de procesos y gestión de infraestructura. El amplio rango de voltaje de entrada del módulo y sus completas funciones de protección lo convierten en una solución versátil para diversos requisitos de energía industrial.

Características y Capacidades Clave

Especificaciones de Potencia y Rendimiento
El 1756-PA72 presenta un amplio rango de voltaje de entrada de 85‑265V CA, lo que lo hace adaptable a varios estándares de energía regionales y condiciones de energía fluctuantes sin requerir equipo de conversión de voltaje adicional. Opera en un rango de frecuencia de 47‑63 Hz, lo que garantiza la compatibilidad con sistemas de energía globales.

El módulo proporciona múltiples voltajes de salida con capacidades de corriente sustanciales:

• 1.2V CC a 1.5A

• 3.3V CC a 4.0A

• 5.1V CC a 10.0A

• 24V CC a 2.8A

Con una potencia de salida máxima de 75 W a 0‑60°C (32‑140°F), el 1756-PA72 puede soportar configuraciones ControlLogix sustanciales manteniendo una operación estable.

Diseño y Características Físicas
El 1756-PA72 cuenta con un factor de forma compacto con dimensiones de 14.0 × 11.2 × 14.5 cm (5.51 × 4.41 × 5.71 pulgadas) y un peso de aproximadamente 0.95 kg (2.10 libras). Este tamaño estandarizado garantiza una integración perfecta con los sistemas de chasis ControlLogix.

El módulo emplea un diseño de carcasa de estilo abierto que proporciona protección básica al tiempo que permite una disipación de calor adecuada. Sin embargo, requiere instalación en una carcasa protectora adecuada para proteger contra contaminantes industriales, polvo, humedad y daños físicos.

Características de Protección y Seguridad
Para garantizar la confiabilidad operativa, el 1756-PA72 incorpora protección eléctrica completa que incluye:

• Protección contra sobrecorriente con una corriente nominal máxima de 15A

• Aislamiento mejorado probado a 3500V CC durante 60 segundos

• Aislamiento de voltaje continuo nominal de 250V

• Inmunidad a sobretensiones con una capacidad máxima de corriente de irrupción de 20A

El módulo cuenta con múltiples certificaciones de seguridad internacionales que incluyen CE, CSA, C‑TICK, GOST, KC, MARINE, NRTL y UL, lo que garantiza el cumplimiento de las normas de seguridad globales para equipos industriales.

Robustez Ambiental
El 1756-PA72 está diseñado para operar eficazmente en un rango de temperatura de 0°C a 60°C (32°F a 140°F) y puede soportar temperaturas de almacenamiento de -40°C a 85°C (-40°F a 185°F). Opera de manera confiable en niveles de humedad relativa del 5% al 95% (sin condensación), lo que lo hace adecuado para diversos entornos industriales.

El módulo demuestra una excelente resistencia a la vibración (2G a 10‑50 Hz) y tolerancia a golpes (30G operativo, 50G no operativo), lo que garantiza un rendimiento confiable en condiciones industriales desafiantes.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del módulo de fuente de alimentación 1756-PA72:

Configuración e Instalación del Sistema

Integración de Hardware
El módulo 1756-PA72 está diseñado para una instalación sencilla en la posición más a la izquierda de los chasis ControlLogix compatibles, incluidos los modelos 1756‑A4, A7, A10, A13 y A17 (Series A, B o C). Esta posición dedicada garantiza una distribución de energía óptima en todo el plano posterior del chasis.

El módulo presenta una asignación de ranura dedicada que reside fuera del rack principal, sin ocupar una valiosa ranura ControlLogix que de otro modo podría usarse para módulos funcionales. Este diseño maximiza el espacio disponible para módulos de E/S, procesadores y adaptadores de comunicación.

Gestión de Energía
El 1756-PA72 demuestra características excepcionales de tiempo de retención en varios voltajes de entrada:

• 5 ciclos a 85V CA, 50/60 Hz

• 6 ciclos a 120V CA, 50/60 Hz

• 6 ciclos a 200V CA, 50/60 Hz

• 6 ciclos a 240V CA, 50/60 Hz

Este robusto tiempo de retención garantiza que el sistema mantenga su funcionamiento durante breves interrupciones o fluctuaciones de energía, mejorando la confiabilidad general del sistema.

Consideraciones de Redundancia
A diferencia de algunos módulos de fuente de alimentación de gama alta de la familia ControlLogix, el 1756-PA72 no admite configuraciones de alimentación redundante. Esta importante consideración lo hace adecuado para aplicaciones donde la redundancia no es un requisito crítico o donde las restricciones presupuestarias exigen una solución de energía estándar.

Aplicaciones

El módulo de fuente de alimentación 1756-PA72 es adecuado para una amplia gama de aplicaciones de automatización industrial:

• Automatización de Fabricación – Proporciona energía confiable a los sistemas de control en instalaciones de producción de automóviles, electrónica y bienes de consumo.

• Control de Procesos – Soporta procesos críticos en plantas de procesamiento químico, industrial y de alimentos donde la energía estable es esencial para la operación continua.

• Sistemas de Manejo de Materiales – Alimenta sistemas de control para redes de transportadores, equipos de clasificación y sistemas automatizados de almacenamiento/recuperación.

• Gestión de Energía – Se integra en sistemas de distribución y gestión de energía para aplicaciones de monitoreo y control.

• Automatización de Infraestructura – Soporta sistemas de gestión de edificios, plantas de tratamiento de agua y otras aplicaciones de infraestructura crítica.

Su amplio rango de voltaje de entrada y su diseño robusto lo hacen particularmente valioso en regiones con redes eléctricas inestables o entornos industriales con condiciones eléctricas desafiantes.

Comparación y Consideraciones

Al seleccionar el módulo 1756-PA72, considere los siguientes aspectos:

• Operación No Redundante – El módulo no admite configuraciones de alimentación redundante; las aplicaciones que requieren alta disponibilidad pueden necesitar considerar opciones de fuente de alimentación redundante.

• Protección Ambiental – El diseño de estilo abierto requiere instalación en una carcasa protectora adecuada para entornos industriales hostiles.

• Requisitos de Potencia – Asegúrese de que la potencia de salida máxima de 75 W cumpla con las necesidades de su configuración ControlLogix específica.

• Compatibilidad de Chasis – Verifique la compatibilidad con su modelo de chasis ControlLogix específico (A4, A7, A10, A13 o A17) y serie (A, B o C).

• Requisitos de Certificación – Las numerosas certificaciones internacionales del módulo lo hacen adecuado para implementaciones globales, pero siempre verifique los requisitos de cumplimiento regionales específicos.

Para aplicaciones que requieren diferentes características de potencia, hay otros módulos de fuente de alimentación en la serie 1756 disponibles con capacidades variables, incluidas opciones de fuente de alimentación redundante.

Conclusión

El Módulo de Fuente de Alimentación 1756-PA72 es una solución robusta y confiable para aplicaciones de automatización industrial que requieren una entrega de energía estable a los sistemas ControlLogix. Su amplio rango de voltaje de entrada, múltiples voltajes de salida y completas características de protección lo hacen adecuado para diversas aplicaciones en fabricación, control de procesos y automatización de infraestructura.

Con excelentes características de tiempo de retención, certificaciones de seguridad internacionales y fácil integración en chasis ControlLogix, el 1756-PA72 ayuda a garantizar la confiabilidad del sistema y reducir el tiempo de inactividad. Su diseño robusto proporciona un rendimiento confiable incluso en entornos industriales desafiantes, lo que lo convierte en un componente valioso en los sistemas de automatización modernos.

Para ingenieros e integradores de sistemas que buscan una solución de energía rentable con confiabilidad probada e integración perfecta con sistemas ControlLogix, el 1756-PA72 representa una excelente opción que combina rendimiento, durabilidad y calidad. Si bien no ofrece capacidades de redundancia, su diseño robusto y su rendimiento confiable lo convierten en una solución de energía de trabajo para una amplia gama de aplicaciones de automatización industrial.
