1769-L16ER-BB1B: CompactLogix 5370 Controlador PLC

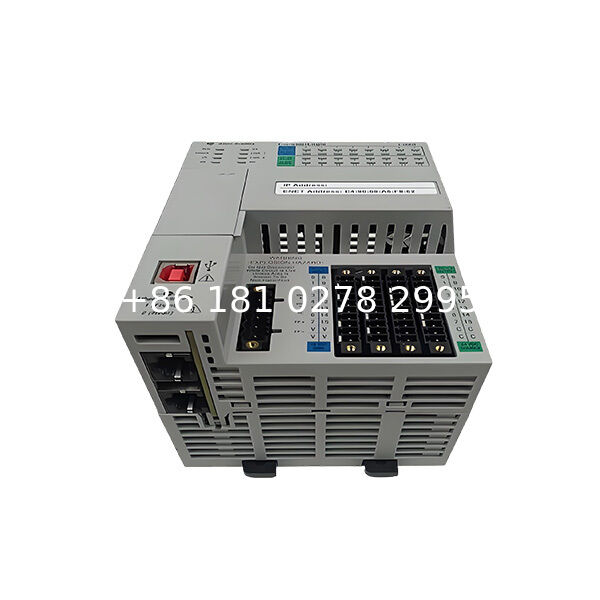

Controlador CompactLogix 5370 1769-L16ER-BB1B

Descripción general del producto

El 1769-L16ER-BB1B es un controlador de automatización programable (PAC) de la serie CompactLogix 5370. Diseñado para aplicaciones de automatización industrial que requieren un equilibrio entre rendimiento, conectividad y tamaño compacto, este controlador está diseñado para satisfacer las demandas de sistemas de control pequeños y medianos. Combina capacidad de procesamiento, E/S integradas y comunicación flexible en un factor de forma eficiente en espacio, lo que lo hace adecuado para una amplia gama de industrias, incluida la manufactura, el manejo de materiales, el empaque y la automatización de infraestructura.

Como parte de la familia CompactLogix, el 1769-L16ER-BB1B está diseñado para proporcionar una solución rentable pero potente para fabricantes de máquinas y usuarios finales. Admite múltiples protocolos de red, expansión de E/S local e integración perfecta en redes de planta más grandes, lo que permite una operación eficiente tanto en aplicaciones independientes como distribuidas. El controlador también está diseñado para operar de manera confiable en entornos industriales desafiantes.

Características y capacidades clave

Potencia de procesamiento y memoria
El 1769-L16ER-BB1B está equipado con un procesador moderno y 384 KB de memoria de usuario. Esta capacidad de memoria proporciona suficiente espacio para programas de usuario, almacenamiento de datos y tareas de comunicación, lo que garantiza un manejo eficiente de los algoritmos de control y el procesamiento en tiempo real. El sistema operativo del controlador se puede actualizar mediante flash, lo que permite a los usuarios actualizar el firmware para nuevas funciones y mejoras sin reemplazar el hardware.

E/S integradas y capacidades de expansión
Una característica destacada del 1769-L16ER-BB1B es su configuración de E/S integradas. Incluye:

• 16 entradas digitales (tipo sumidero, 24V CC)

• 16 salidas digitales (tipo fuente, 24V CC)

Estas E/S integradas simplifican el diseño del sistema al reducir la necesidad de módulos adicionales en muchas aplicaciones. Para necesidades de E/S ampliadas, el controlador admite hasta seis módulos 1734 POINT I/O adicionales localmente. Las E/S integradas y cualquier módulo de expansión local no deben exceder la corriente del bus de 1 Amperio y los límites de corriente de alimentación de campo de 3 Amperios del POINTbus.

Comunicación y redes
El 1769-L16ER-BB1B cuenta con capacidades de comunicación versátiles a través de sus puertos integrados:

• Puertos Ethernet duales integrados que admiten el protocolo EtherNet/IP y la topología Device Level Ring (DLR) para una comunicación de red redundante y confiable. Estos admiten una velocidad de 10/100 Mbps.

• Un puerto serie RS-232 para conectar dispositivos heredados y admitir protocolos como DF1, DH-485 y Modbus RTU.

• Un puerto USB para programación y actualizaciones de firmware.

El controlador admite un máximo de 4 nodos EtherNet/IP, lo que lo hace adecuado para entornos de red más pequeños. Su capacidad DLR mejora la resiliencia de la red.

Programación y software
El controlador se programa utilizando el entorno Studio 5000 Logix Designer (v20 o posterior para firmware v20). Admite múltiples lenguajes de programación según el estándar IEC 61131-3:

• Ladder Logic (LAD)

• Structured Text (ST)

• Function Block Diagram (FBD)

• Sequential Function Chart (SFC)

El controlador admite 32 tareas (continuas, periódicas o basadas en eventos), y cada tarea contiene hasta 100 programas. Esta estructura permite un diseño de aplicación organizado y modular.

Robustez ambiental y certificaciones
Construido para entornos industriales, el 1769-L16ER-BB1B opera de manera confiable en un rango de temperatura de 0 °C a 60 °C y una humedad relativa del 5% al 95% (sin condensación). Está diseñado para resistir vibraciones y golpes, cumpliendo con los estándares industriales relevantes. El controlador cuenta con certificaciones que incluyen CE, UL y cUL, lo que garantiza el cumplimiento de los estándares internacionales de seguridad y calidad.

Especificaciones técnicas

La siguiente tabla resume las especificaciones técnicas clave del controlador 1769-L16ER-BB1B:

Configuración y programación del sistema

Configuración de hardware
El 1769-L16ER-BB1B está diseñado para montaje en riel DIN. Su factor de forma compacto ahorra espacio en el panel. Las E/S integradas simplifican el cableado para aplicaciones digitales básicas. Para la expansión, los módulos 1734 POINT I/O deben instalarse a la derecha del controlador y dentro de los límites de potencia del sistema.

Software y programación
La programación y configuración se realizan utilizando el software Studio 5000 Logix Designer. Este entorno de desarrollo integrado admite el conjunto completo de funciones del controlador, incluida la gestión de tareas, la organización de programas y la configuración de comunicaciones. El firmware del controlador se puede actualizar a través del puerto USB o mediante Studio 5000.

Aplicaciones

El 1769-L16ER-BB1B es adecuado para diversas aplicaciones de automatización industrial, que incluyen:

• Maquinaria pequeña y mediana – Control de máquinas de ensamblaje, bancos de pruebas y equipos de empaque donde sus E/S integradas son suficientes o se pueden expandir modestamente.

• Sistemas de manejo de materiales – Gestión de cintas transportadoras, sistemas de clasificación y vehículos guiados automatizados (AGV) en un alcance limitado.

• Automatización de infraestructura – Despliegue en sistemas de gestión de edificios (HVAC, control de iluminación, control de acceso) y plantas de tratamiento de agua/aguas residuales debido a su diseño robusto.

• Equipos de energía renovable – Control de sistemas de seguimiento solar o monitoreo de parámetros de turbinas eólicas, aprovechando su amplio rango de temperatura de funcionamiento.

Sus características de comunicación integradas, en particular EtherNet/IP, facilitan la integración en arquitecturas más amplias de Internet de las cosas industrial (IIoT) para la recopilación de datos y el monitoreo.

Comparación y consideraciones

El 1769-L16ER-BB1B es un modelo de nivel de entrada dentro de la serie CompactLogix 5370. Su principal diferenciador son sus E/S digitales integradas, que pueden reducir los costos de hardware para aplicaciones con recuentos de puntos modestos. Sin embargo, su límite de 4 nodos EtherNet/IP y 384 KB de memoria lo hacen menos adecuado para aplicaciones grandes, complejas o intensivas en datos en comparación con modelos de gama alta como el 1769-L18ER-BB1B (memoria de 512 KB) o el 1769-L24ER (memoria de 750 KB).

Al seleccionar un controlador, considere:

• Requisitos de E/S – Los 32 puntos integrados pueden ser suficientes, pero la expansión está limitada a 6 módulos.

• Necesidades de red – El límite de 4 nodos EtherNet/IP es adecuado para redes más pequeñas.

• Necesidades de memoria – 384 KB son adecuados para la lógica de escalera típica y el manejo de datos en sistemas pequeños.

• Condiciones ambientales – Los rangos de temperatura y humedad de funcionamiento lo hacen adecuado para la mayoría de los entornos industriales.

Conclusión

El controlador CompactLogix 5370 1769-L16ER-BB1B es una solución de automatización compacta, versátil y rentable diseñada para aplicaciones pequeñas y medianas. Su combinación de E/S digitales integradas, protocolos de comunicación esenciales (incluido EtherNet/IP) y diseño robusto lo convierten en una opción confiable para ingenieros y fabricantes de máquinas que buscan un equilibrio entre funcionalidad y eficiencia de espacio.

Como parte de una arquitectura integrada, proporciona conectividad dentro del ecosistema más amplio de componentes de automatización y herramientas de software. Ya sea que se implemente en la fabricación, el manejo de materiales o la automatización de infraestructura, el 1769-L16ER-BB1B ofrece el rendimiento, la conectividad y la confiabilidad esenciales necesarios para un control industrial optimizado, particularmente donde el espacio y el costo son consideraciones clave.
