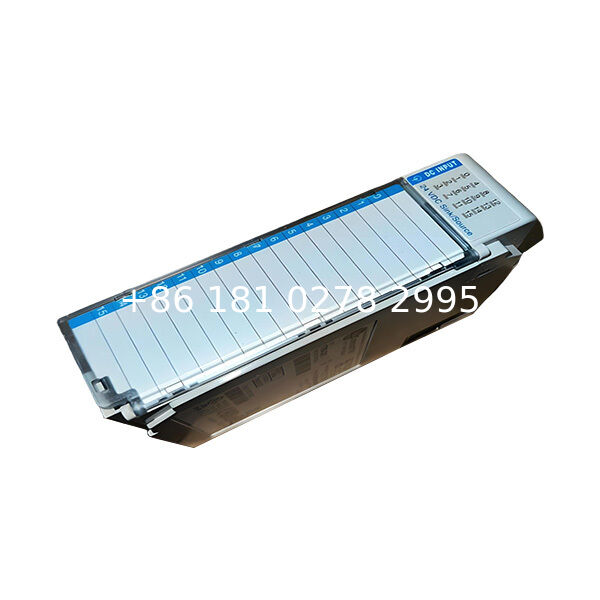

1769-IQ16 Módulo de entrada digital compacto y duradero para aplicaciones de automatización industrial

Módulo de Entrada Digital CompactLogix 1769-IQ16

Descripción General del Producto

El 1769-IQ16 es un módulo de entrada digital de alto rendimiento y 16 canales, parte de la serie CompactLogix 5370 y del sistema Compact I/O. Diseñado para aplicaciones de automatización industrial, este módulo proporciona una adquisición fiable de señales digitales de sensores, interruptores y otros dispositivos de campo en sistemas de fabricación, control de procesos y automatización de infraestructuras. Como componente crítico en arquitecturas de control distribuidas, permite una integración fluida con controladores lógicos programables (PLCs) como CompactLogix y MicroLogix 1500, ofreciendo flexibilidad y rendimiento en un factor de forma compacto.

El 1769-IQ16 está diseñado para operar en entornos industriales desafiantes, ofreciendo alta fiabilidad y facilidad de instalación. Su diseño modular permite una integración sencilla en sistemas existentes, reduciendo la complejidad del cableado y el tiempo de instalación. Con soporte para múltiples rangos de voltaje y robustos protocolos de comunicación, este módulo sirve como una solución versátil para diversas necesidades de automatización en todas las industrias.

Características y Capacidades Clave

Configuración y Rendimiento de Entrada
El 1769-IQ16 cuenta con 16 canales de entrada discretos diseñados para señales de 24V CC (sumidero/fuente). Ofrece un amplio rango de voltaje de operación de 10 a 30V CC a 30°C (86°F) y de 10 a 26.4V CC a 60°C (140°F), asegurando la compatibilidad con diversos sensores e interruptores industriales. Los canales de entrada del módulo están divididos en dos grupos de ocho canales cada uno, lo que permite una configuración y gestión flexibles.

El módulo presenta características de respuesta rápida, con tiempos de retardo de entrada típicos de 8 milisegundos para transiciones de APAGADO a ENCENDIDO y de ENCENDIDO a APAGADO. Este rendimiento es crítico para aplicaciones que requieren una temporización precisa y una respuesta rápida a los cambios de señal de entrada.

Comunicación y Compatibilidad
El 1769-IQ16 soporta los principales protocolos de comunicación industrial, incluyendo EtherNet/IP, DeviceNet y ControlNet. Esta compatibilidad asegura una integración fluida en redes de automatización nuevas y existentes, facilitando el intercambio de datos y la coordinación del control. El módulo está diseñado para montaje estándar en carril DIN y es compatible con el bus posterior de la serie 1769 de PLC, así como con los controladores MicroLogix 1500 cuando se utilizan adaptadores apropiados.

Características de Protección y Seguridad
Para garantizar la fiabilidad operativa, el módulo incorpora aislamiento eléctrico entre canales y del bus posterior (clasificado a 2500V CA). Proporciona inmunidad al ruido y protección contra sobretensiones con una capacidad máxima de corriente de sobretensión de 250 mA. La impedancia de entrada del módulo es nominalmente de 3 kΩ, lo que contribuye a su operación estable en entornos industriales eléctricamente ruidosos.

Robustez Ambiental
El módulo está diseñado para operar eficazmente en un rango de temperatura de 0°C a 60°C (32°F a 140°F) y niveles de humedad relativa del 5% al 95% (sin condensación). Puede soportar vibraciones y golpes comunes en entornos industriales, asegurando un rendimiento fiable en condiciones desafiantes.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del módulo de entrada digital 1769-IQ16:

Configuración e Instalación del Sistema

Integración de Hardware
El módulo 1769-IQ16 está diseñado para una fácil instalación en carriles DIN estándar o montajes en panel. Sus dimensiones compactas (118 × 35 × 87 mm) permiten arreglos de alta densidad, maximizando la utilización del espacio en los gabinetes de control. El módulo cuenta con bloques de terminales extraíbles que simplifican los procedimientos de cableado y mantenimiento.

Para una instalación adecuada, se recomienda utilizar cables entre 22-14 AWG para núcleo sólido y 22-16 AWG para cable trenzado. El torque del tornillo del terminal debe mantenerse en 0.8 N·m (7 lb·in) para asegurar conexiones fiables.

Requisitos de Alimentación
El módulo opera con una fuente de alimentación de 24V CC y tiene un consumo de corriente de 115 mA a 5V CC (disipación de potencia de 0.58 W). Es compatible con varias fuentes de alimentación, incluyendo 1769-PA2, 1769-PB2, 1769-PA4 y 1769-PB4. La clasificación de distancia de potencia del módulo de 8 módulos asegura una operación estable cuando se posiciona dentro de este rango de la fuente de alimentación.

Configuración de Software
El 1769-IQ16 se configura utilizando las plataformas de software Studio 5000 Logix Designer o RSLogix 5000. Estos entornos de desarrollo integrados permiten la configuración de parámetros, el monitoreo y el diagnóstico. La configuración incluye el ajuste de parámetros de filtro de entrada, la habilitación de funciones de diagnóstico y la integración del módulo en la arquitectura general del sistema de control.

Aplicaciones

El módulo de entrada digital 1769-IQ16 es adecuado para una amplia gama de aplicaciones de automatización industrial:

• Automatización de Fabricación – Monitoreo de sensores e interruptores en líneas de producción, máquinas de ensamblaje y sistemas robóticos en las industrias automotriz, electrónica y de bienes de consumo.

• Sistemas de Manejo de Materiales – Gestión de cintas transportadoras, sistemas de clasificación y vehículos guiados automatizados (AGVs) en almacenes y centros de distribución.

• Control de Procesos – Monitoreo de parámetros como temperatura, presión y flujo en plantas químicas, farmacéuticas y de procesamiento de alimentos.

• Sistemas de Seguridad – Conexión de botones de parada de emergencia, sensores de puertas de seguridad y otros dispositivos de seguridad a través de su diseño de aislamiento que mejora la inmunidad al ruido.

• Automatización de Infraestructuras – Integración en sistemas de gestión de edificios para monitorear el estado de diversos equipos y dispositivos.

Sus 16 canales de entrada y características configurables lo hacen ideal para aplicaciones que requieren múltiples adquisiciones de señales con un rendimiento fiable.

Comparación y Consideraciones

Al seleccionar el módulo 1769-IQ16, considere los siguientes aspectos:

• Requisitos de Entrada – La especificación de entrada de 24V CC es estándar para aplicaciones industriales; asegure la compatibilidad con los voltajes de sus sensores e interruptores.

• Necesidades de Tiempo de Respuesta – El tiempo de respuesta rápido (8 ms típico) lo hace adecuado para la mayoría de las aplicaciones industriales que requieren un reconocimiento rápido de señales.

• Condiciones Ambientales – El rango de temperatura de operación (0-60°C) es adecuado para la mayoría de los entornos industriales; condiciones extremas pueden requerir protección adicional.

• Compatibilidad del Sistema – El módulo funciona con controladores CompactLogix y MicroLogix 1500; verifique la compatibilidad con los componentes de su sistema existente.

• Consideraciones de Alimentación – Asegure una capacidad de fuente de alimentación adecuada y cumpla con la clasificación de distancia de potencia de 8 módulos para una operación fiable.

Para aplicaciones que requieren configuraciones de E/S diferentes, hay disponibles otros módulos de la serie 1769, como el módulo de entrada digital 1769-IQ32 (32 puntos) y el módulo de entrada analógica 1769-IF4.

Conclusión

El Módulo de Entrada Digital CompactLogix 1769-IQ16 es una solución robusta y versátil para aplicaciones de automatización industrial que requieren la adquisición fiable de señales digitales. Su configuración de 16 canales, amplia compatibilidad de rango de voltaje y características de respuesta rápida lo hacen adecuado para diversas aplicaciones en fabricación, control de procesos y automatización de infraestructuras.

Con alta inmunidad al ruido, características de protección completas y fácil integración en sistemas de control existentes, el 1769-IQ16 ayuda a mejorar la eficiencia operativa y reducir el tiempo de inactividad. Su diseño robusto asegura un rendimiento fiable incluso en entornos industriales desafiantes, lo que lo convierte en un componente valioso en los sistemas de automatización modernos.

Para ingenieros e integradores de sistemas que buscan una solución de entrada de alta densidad con fiabilidad probada e integración fluida con controladores CompactLogix, el 1769-IQ16 representa una excelente opción que combina rendimiento, flexibilidad y durabilidad.

.
