Módulos de E/S de la serie 1769 1769-ECR Módulo de extremo derecho

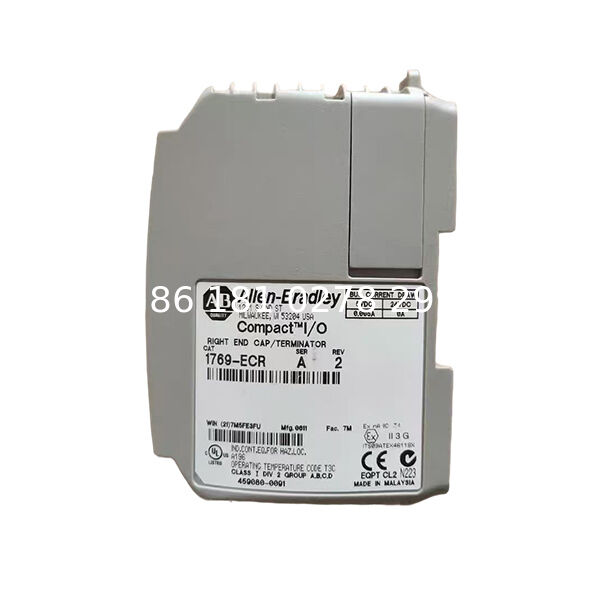

1769-ECR Módulo de tapa de extremo derecho compacto

Resumen del producto

El 1769-ECR es un módulo ECR diseñado específicamente para la serie de controladores CompactLogix 5370 y el sistema de E/S Compact.el 1769-ECR desempeña un papel mecánico y eléctrico crítico al terminar el bus de comunicación dentro de un conjunto CompactLogixEste módulo es un componente esencial para completar cualquier configuración CompactLogix, garantizando la integridad de la señal, la estabilidad eléctrica y la protección física del sistema de controlador.

El 1769-ECR ejemplifica la atención al detalle en el diseño de sistemas e ingeniería de fiabilidad.su correcta instalación es crucial para el rendimiento general y la longevidad del sistema CompactLogixEl módulo está diseñado para proporcionar una terminación segura para el circuito de comunicación FlexBus,señalar eficazmente el final de la matriz de componentes CompactLogix y evitar la reflexión de la señal que podría causar errores de comunicación.

Características y capacidades clave

Diseño físico y construcción
El 1769-ECR presenta un factor de forma compacto con dimensiones diseñadas para que coincidan con otros módulos de la serie 1769,manteniendo una apariencia uniforme y consistencia mecánica en todo el conjunto CompactLogixEl módulo emplea un diseño de carcasa de estilo abierto que proporciona una protección básica al tiempo que permite una disipación de calor adecuada del sistema de control.

La calidad de la construcción sigue los estándares industriales, con materiales seleccionados por su durabilidad, resistencia al calor y fiabilidad a largo plazo en entornos industriales difíciles.El diseño del módulo incluye ranuras de guía y características de alineación que garantizan una instalación adecuada y una conexión segura con módulos adyacentes.

Características eléctricas
Como módulo de terminación, el 1769-ECR tiene requisitos de potencia mínimos, obteniendo solo 1 mA a 5.5V DC desde el plano trasero.Este consumo de energía insignificante garantiza que no afecta significativamente al presupuesto general de energía del sistema CompactLogixLa función eléctrica principal del módulo es proporcionar una adecuada coincidencia de impedancia y terminación de señal para el circuito de comunicación FlexBus.prevención de reflejos de señales que podrían causar corrupción de datos o fallas de comunicación.

Robustez del medio ambiente
El 1769-ECR está diseñado para funcionar eficazmente en un rango de temperatura de 0 °C a 60 °C y puede soportar temperaturas de almacenamiento de -40 °C a 85 °C.Funciona de forma fiable a niveles de humedad relativa del 5% al 95% (sin condensación), por lo que es adecuado para diversos entornos industriales.

El módulo puede funcionar a altitudes de hasta 2000 metros (6562 pies) sin degradación del rendimiento.30G cuando el panel está montado), garantizando un rendimiento fiable en condiciones industriales difíciles.

Certificaciones de seguridad
El 1769-ECR lleva múltiples certificaciones internacionales de seguridad y marcas de conformidad, incluidas las aprobaciones CE, cUL, C-TICK, GOST, KC y MARINE.Estas certificaciones garantizan que el módulo cumple con diversas normas de seguridad regionales y específicas de la industria para equipos de automatización industrial.

Especificaciones técnicas

El cuadro siguiente resume las principales especificaciones técnicas del módulo de tapa de extremo derecho 1769-ECR:

Configuración e instalación del sistema

Integración de hardware
El módulo 1769-ECR está diseñado para una instalación sencilla como el componente más a la derecha en cualquier configuración CompactLogix 5370 o Compact I/O.Debe instalarse directamente después del último módulo funcional del conjunto para terminar correctamente el bus de comunicación.El proceso de instalación incluye:

1. Apagar todo el sistema CompactLogix antes de su instalación o extracción.

2. Levantando la palanca del autobús de su posición activada.

3. Alineación del módulo ECR con las ranuras de guía del módulo adyacente.

4. Empujar suavemente el módulo ECR hasta que esté en contacto con el conjunto CompactLogix.

5. Activar la palanca del bus para conectar el módulo ECR y cerrar el circuito FlexBus.

Es importante tener en cuenta que el 1769-ECR no admite la eliminación e inserción bajo alimentación (RIUP) y solo debe instalarse o quitarse cuando la energía del sistema esté completamente desconectada.Intentar instalar o quitar el módulo mientras está encendido puede causar errores del controlador y tiempo de inactividad del sistema..

Consideraciones de compatibilidad
El 1769-ECR es compatible con todos los controladores CompactLogix de la serie 5370 y los módulos de E/S de la serie 1769.garantizar un rendimiento constante en todas las configuraciones del sistemaAl planificar un sistema CompactLogix, el 1769-ECR debe incluirse como un componente esencial en lugar de un accesorio opcional.

Aplicaciones

El módulo de tapa derecha 1769-ECR es un componente indispensable en prácticamente todas las instalaciones CompactLogix 5370 y Compact I/O en numerosas aplicaciones de automatización industrial:

• Sistemas de automatización de fábricas¢ Completar los conjuntos de controladores en líneas de producción automatizadas, celdas de trabajo robóticas y estaciones de montaje.

• Instalaciones de control de procesos- Terminar las configuraciones de controladores en las industrias de procesamiento químico, alimentario e industrial.

• Equipo de manipulación de materiales¢ Proporcionar una terminación de bus adecuada en los sistemas de control de transportadores, sistemas automatizados de almacenamiento y recuperación (AS/RS) y equipos de clasificación.

• Automatización de las máquinas- Servir como un componente esencial en maquinaria de envasado, equipos CNC y otras máquinas industriales que utilizan el control CompactLogix.

• Automatización de las infraestructuras- Completar los conjuntos de controladores en los sistemas de gestión de edificios, plantas de tratamiento de agua e instalaciones de distribución de energía.

En todas estas aplicaciones, el 1769-ECR desempeña un papel fundamental para garantizar la fiabilidad general y la integridad de la señal del sistema de control, a pesar de su funcionalidad pasiva.

Comparación y consideraciones

Cuando se trabaje con el módulo 1769-ECR, hay que tener en cuenta los siguientes aspectos:

• Componente esencialA diferencia de la mayoría de los otros módulos, el 1769-ECR no es opcional; debe incluirse en cada configuración CompactLogix para garantizar el correcto funcionamiento del sistema.

• Tiempo de instalaciónEl módulo debe instalarse después de que todos los módulos funcionales estén en su lugar y sólo cuando se desconecte la energía del sistema.

• Protección del medio ambienteEl módulo en sí tiene una carcasa de estilo abierto, pero todo el conjunto CompactLogix debe instalarse en un armario o carcasa adecuada para protegerse del polvo, la humedad, la humedad, la humedad y el aire.y daños físicos.

• No se requiere programaciónA diferencia de los módulos funcionales, el 1769-ECR no requiere ninguna configuración o programación de software; funciona automáticamente una vez instalado físicamente.

• Consideración de las piezas de repuestoSi bien el módulo es muy fiable, es prudente tener un 1769-ECR de repuesto a mano para fines de mantenimiento, ya que ningún sistema CompactLogix puede funcionar correctamente sin este módulo de terminación.

Para los sistemas que requieren protección adicional, todo el conjunto CompactLogix, incluido el 1769-ECR, debe instalarse en un recinto adaptado a las condiciones ambientales específicas.

Conclusión

El módulo 1769-ECR Compact Right End Cap puede ser uno de los componentes más simples del ecosistema CompactLogix, pero su importancia para la integridad del sistema y el funcionamiento confiable no puede ser exagerada.Este módulo de terminación esencial garantiza la integridad eléctrica del circuito de comunicación FlexBus, evitando los reflejos de la señal que podrían comprometer la transmisión de datos entre los controladores y los módulos de E/S.

Aunque carece de la compleja funcionalidad de otros módulos CompactLogix,El 1769-ECR es un ejemplo de cómo la atención a los principios de ingeniería fundamentales contribuye a la fiabilidad general y el rendimiento de los sistemas de automatización industrialSu construcción robusta, los requisitos mínimos de potencia y las certificaciones de seguridad completas lo convierten en un componente confiable en prácticamente cualquier entorno industrial.

Para los ingenieros e integradores de sistemas que trabajan con sistemas CompactLogix,Comprender el papel del 1769-ECR y garantizar su correcta instalación es tan importante como configurar los componentes activos más complejos del sistemaEste módulo, a menudo pasado por alto, desempeña un papel silencioso pero crucial en el mantenimiento de la integridad de la señal, la estabilidad eléctrica, el control de la velocidad y el control de la velocidad.y confiabilidad general que han hecho de los controladores CompactLogix una opción preferida para la automatización industrial en todo el mundo.
