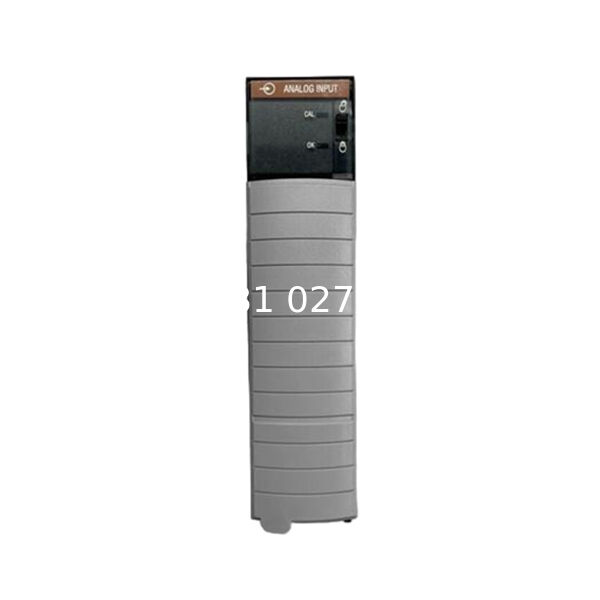

Módulo de entrada analógica 1756-IF16 de la serie ControlLogix

1756-IF16 Módulo de entrada analógico

Resumen del producto

El 1756-IF16 es un módulo de entrada analógico de 16 canales de alto rendimiento de la serie ControlLogix,diseñados para aplicaciones de automatización industrial que requieren la adquisición precisa de señales analógicas de sensoresEste módulo sirve como interfaz crítica entre las variables de proceso físico y los sistemas de control digital.permitir un seguimiento y control precisos en la fabricación, control de procesos y sistemas de automatización de infraestructuras.

Como parte de la familia ControlLogix, el 1756-IF16 ejemplifica la medición de precisión, la flexibilidad del sistema y la fiabilidad industrial.Su diseño sofisticado permite una integración perfecta en redes de automatización nuevas y existentes, proporcionando a los ingenieros una solución versátil para diversas aplicaciones de medición en diversas industrias.

Características y capacidades clave

Configuración de entrada y flexibilidad
El 1756-IF16 ofrece una flexibilidad de señal excepcional con soporte para múltiples rangos de voltaje y corriente, incluidos ±10V DC, 0-10V DC, 0-5V DC y 0-20mA / 4-20mA.Esta amplia compatibilidad garantiza que el módulo pueda interactuar con varios sensores industriales y dispositivos de medición sin necesidad de equipos adicionales de acondicionamiento de la señal.

Una característica distintiva de este módulo es su arquitectura de canal configurable que admite tres configuraciones de cableado:

• Cables de un solo extremoProporciona 16 canales de entrada, pero es más sensible al ruido.

• Conexión diferencialOfrece 8 canales de entrada con una mejor inmunidad al ruido.

• Cables de diferenciales de alta velocidadOfrece 4 canales de entrada con las tasas de actualización más rápidas.

Esta flexibilidad permite a los usuarios optimizar el módulo en función de los requisitos específicos de la aplicación para el número de canales, la inmunidad al ruido y la velocidad de muestreo.

Rendimiento de medición de precisión
El 1756-IF16 ofrece una conversión de alta resolución con especificaciones de resolución que varían según el rango de entrada:

• 320 μV por conteo (15 bits + signo bipolar) @ rango de entrada de ±10,25V

• 160 μV por conteo (16 bits) @ rango de entrada de 0 a 10,25 V

• 80 μV por conteo (16 bits) @ rango de entrada de 0 a 5,125 V

• 0.32 μA por recuento (16 bits) @ rango de entrada de 0 a 20,5 mA

El módulo mantiene una precisión excepcional con una precisión de calibración superior al 0,05% para las entradas de voltaje y al 0,15% para las entradas de corriente.Esta precisión garantiza una adquisición fiable de datos para las mediciones de procesos críticos.

Velocidad de conversión y procesamiento
El módulo cuenta con tiempos de escaneo variables basados en la configuración de cableado seleccionada:

• 16-488 ms para el cableado de un solo extremo

• 8-244 ms para el cableado diferencial

• 5-122 ms para el cableado diferencial de alta velocidad

Este rango de tiempos de exploración permite a los usuarios equilibrar los requisitos de velocidad con las necesidades de densidad de canal e inmunidad al ruido para sus aplicaciones específicas.

Arquitectura técnica avanzada
El 1756-IF16 incorpora un circuito de conversión analógico-digital sigma-delta que proporciona un excelente rechazo del ruido y un rendimiento estable.Los datos convertidos se almacenan en formato IEEE de 32 bits con coma flotante (modo entero), alineado a la izquierda, complemento de 2), garantizando la compatibilidad con diversos sistemas de control y entornos de programación.

El módulo incluye capacidades de diagnóstico integrales que monitorean el estado y el rendimiento del módulo al tiempo que detectan fallos de cableado o condiciones anormales.Estas características mejoran la fiabilidad del sistema y simplifican los procesos de resolución de problemas.

Especificaciones técnicas

El cuadro siguiente resume las principales especificaciones técnicas del módulo de entrada analógico 1756-IF16:

Configuración e instalación del sistema

Integración de hardware
El 1756-IF16 está diseñado para una integración perfecta en los sistemas de chasis ControlLogix, ocupando una sola ranura.El módulo requiere bloques terminales compatibles como los bloques terminales extraíbles 1756‐TBCH o 1756‐TBS6H para conexiones de cableado de campo.Estos bloques de terminales simplifican los procedimientos de cableado y mantenimiento al tiempo que garantizan conexiones seguras.

Para una instalación adecuada, el módulo deberá instalarse en un chasis ControlLogix (serie 1756-A4, A7, A10, A13 o A17) teniendo debidamente en cuenta los requisitos de potencia y la disipación de calor.

Consideraciones sobre el cableado
El módulo admite tres configuraciones de cableado para adaptarse a diferentes necesidades de aplicación:

• Cables de un solo extremoSe utiliza cuando todos los dispositivos de entrada comparten una referencia de tierra común.

• Conexión diferencialSe recomienda para aplicaciones sin un terreno común o donde se requiere una mayor inmunidad al ruido.

• Cables de diferenciales de alta velocidadEste modo reduce aún más el número de canales, pero proporciona el mejor rendimiento para las señales dinámicas.

Configuración del software
El 1756-IF16 está configurado utilizando el software Studio 5000 Logix Designer, que proporciona herramientas completas para el ajuste de parámetros, calibración y diagnóstico.

• Selección del rango de entrada para cada canal

• Ajuste de los parámetros del filtro para optimizar el tiempo de respuesta y el rechazo del ruido

• Configuración de escala para convertir datos en bruto en unidades de ingeniería

• Diagnóstico que permita la detección y notificación de fallos

Aplicaciones

El módulo de entrada analógico 1756-IF16 es adecuado para una amplia gama de aplicaciones de automatización industrial:

• Control de procesos- Monitorear la temperatura, la presión, el flujo y el nivel en las plantas químicas, farmacéuticas y de procesamiento de alimentos.

• Automatización de la fabricación• Adquisición de datos de sensores de líneas de producción, máquinas de ensamblaje y sistemas robóticos en las industrias automotriz, electrónica y de bienes de consumo.

• Gestión de la energía¢ Medir el consumo de energía, controlar el rendimiento de los equipos y optimizar el uso de energía en las instalaciones industriales.

• Tratamiento de aguas y aguas residuales¢ Monitorear el pH, la conductividad, los caudales y los niveles de los tanques en las plantas de tratamiento.

• Automatización de edificios• Integración en sistemas de control de HVAC para el control de la temperatura, humedad y presión en edificios comerciales e industriales.

La alta precisión y la configuración flexible del módulo lo hacen particularmente valioso para aplicaciones que requieren una medición precisa de múltiples señales analógicas en condiciones ambientales variables.

Comparación y consideraciones

Al seleccionar el módulo 1756-IF16, se deben tener en cuenta los siguientes aspectos:

• Densidad de canal frente al rendimientoEl módulo ofrece compensaciones entre el número de canales y las características de rendimiento; evalúe sus necesidades de precisión, velocidad e inmunidad al ruido con respecto a los requisitos del canal.

• Compatibilidad de las señalesVerifique que las salidas del sensor coincidan con los rangos de voltaje y corriente admitidos del módulo.

• Condiciones ambientalesEl rango de temperatura de funcionamiento (0-60°C) es adecuado para la mayoría de los entornos industriales; las condiciones extremas pueden requerir protección adicional.

• Compatibilidad del sistemaEl módulo funciona con los controladores ControlLogix, garantizando la compatibilidad con su sistema de control existente.

• Infraestructura de cableadoConsidere la configuración del cableado (un solo extremo, diferencial o diferencial de alta velocidad) en función de su entorno de ruido y requisitos de rendimiento.

Para aplicaciones que requieren diferentes configuraciones o especificaciones de E/S, están disponibles otros módulos de la serie 1756.como el 1756‐IF8 (8 canales de entrada analógica) y el 1756‐IF6I (6 canales de entrada analógica aislada).

Conclusión

El módulo de entrada analógica 1756-IF16 es una solución sofisticada y versátil para aplicaciones de automatización industrial que requieren una adquisición precisa de señales analógicas.Configuración de 16 canales (configurable en 8 o 4 canales para un mejor rendimiento), compatibilidad de amplio rango de señal y conversión de alta resolución lo hacen adecuado para diversas aplicaciones en control de procesos, fabricación y automatización de infraestructura.

Con una excelente precisión, características de diagnóstico completas y opciones de cableado flexibles, el 1756-IF16 ayuda a mejorar la eficiencia del proceso y reducir el tiempo de inactividad a través de datos de medición confiables.Su diseño robusto garantiza un rendimiento constante incluso en entornos industriales difíciles, por lo que es un componente valioso en los sistemas de automatización modernos.

Para ingenieros e integradores de sistemas que buscan una solución de entrada analógica de alta densidad con fiabilidad probada e integración perfecta con los sistemas ControlLogix,La 1756-IF16 es una excelente opción que combina precisión, flexibilidad y durabilidad.
