PLC 1766-L32BXB La solución definitiva para sus aplicaciones industriales

Controlador Lógico Programable 1766-L32BXB: Una Visión General Completa

Introducción a la Serie

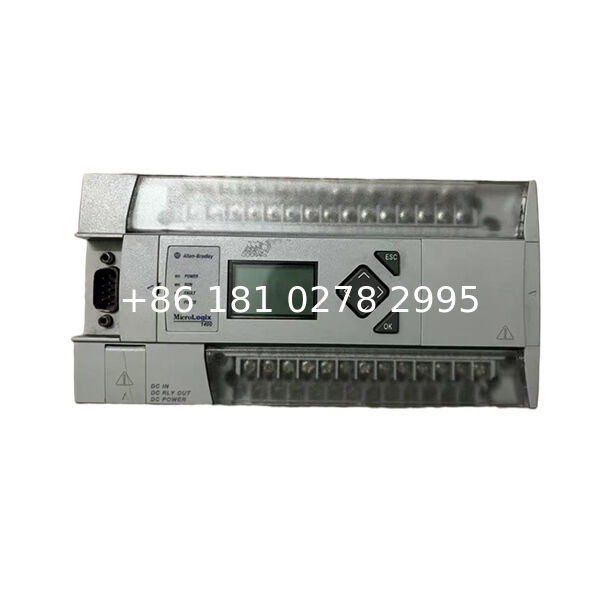

El 1766-L32BXB es un miembro de la serie MicroLogix 1400 de controladores lógicos programables (PLCs). Estos controladores están diseñados para proporcionar una solución potente, confiable y rentable para una amplia gama de aplicaciones de automatización industrial. Como un sistema de control compacto pero robusto, la serie MicroLogix 1400 se basa en las fortalezas de sus predecesores, ofreciendo características mejoradas como velocidades de procesamiento más rápidas, recuentos de E/S más altos y capacidades de comunicación ampliadas. El modelo 1766-L32BXB, en particular, está diseñado para ofrecer un control preciso para maquinaria y procesos en diversas industrias, incluyendo manufactura, manejo de materiales, empaque y tratamiento de agua.

Características y Capacidades Clave

Potencia de Procesamiento y Memoria
El controlador 1766-L32BXB está equipado con la capacidad de procesamiento suficiente para manejar tareas de control complejas de manera eficiente. Cuenta con una memoria de acceso aleatorio (RAM) no volátil respaldada por una batería, lo que garantiza que los programas de usuario y los datos críticos se conserven incluso durante cortes de energía. Este controlador admite 10 KB de palabras para memoria de programa de usuario y 10 KB de palabras adicionales para datos de usuario, lo que proporciona un amplio espacio para la mayoría de las aplicaciones pequeñas a medianas. Para aplicaciones que requieren registro de datos y almacenamiento de recetas, el controlador ofrece 128 KB para registro de datos y 64 KB para almacenamiento de recetas.

Configuración Integrada de E/S
Una característica destacada del 1766-L32BXB son sus E/S integradas, que eliminan la necesidad de módulos adicionales en muchas aplicaciones. Su configuración de E/S incluye:

• 20 Entradas Digitales: 12 de estas son entradas digitales de alta velocidad (24V CC) y 8 son entradas digitales estándar (24V CC), lo que permite la conexión a una variedad de sensores e interruptores.

• 14 Salidas: Esto incluye 6 salidas de relé (que pueden manejar cargas tanto de CA como de CC), 3 salidas digitales de alta velocidad (24V CC) y 3 salidas digitales estándar (24V CC). Las salidas de relé son particularmente versátiles para controlar cargas como motores, solenoides e indicadores.

Este diseño de E/S integrado admite una fuente de alimentación de 24 VCC, lo que lo hace adecuado para entornos industriales con fuentes de alimentación de CC estándar.

Puertos de Comunicación
El 1766-L32BXB está diseñado para la conectividad y admite múltiples protocolos de comunicación a través de sus tres puertos integrados:

• Un puerto combinado RS232C/RS485 aislado (mini DIN de 8 pines)

• Un puerto RS232C no aislado

• Un puerto Ethernet RJ-45 de 10/100 integrado

Estos puertos permiten una amplia gama de opciones de comunicación, incluyendo:

• Protocolo DF1 (dúplex completo, maestro/esclavo dúplex medio y módem de radio)

• DH-485

• Modbus RTU (maestro y esclavo)

• ASCII

• EtherNet/IP

El puerto Ethernet permite la mensajería entre pares, notificaciones por correo electrónico activadas por eventos del sistema y capacidades de servidor web, proporcionando monitoreo y diagnóstico remotos. Esta conectividad extensa facilita la integración perfecta en redes de fábrica más grandes y sistemas de adquisición y control de supervisión (SCADA).

Capacidades de Expansión
Para aplicaciones que requieren puntos de E/S adicionales, el 1766-L32BXB admite la conexión de hasta siete módulos de expansión de la serie 1762. Esto permite la personalización y escalabilidad del sistema, permitiendo hasta 256 combinaciones de E/S discretas para satisfacer las necesidades específicas de la aplicación.

Contador de Alta Velocidad y Salida de Tren de Pulsos
El controlador cuenta con un contador de alta velocidad capaz de manejar hasta seis canales a 100 kHz. Esto es esencial para aplicaciones que requieren el conteo preciso de pulsos rápidos, como en maquinaria de empaque o monitoreo de velocidad. Además, admite la salida de tren de pulsos (PTO), que se puede utilizar para controlar unidades paso a paso o servo en aplicaciones de posicionamiento.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del PLC 1766-L32BXB:

Programación y Software

El 1766-L32BXB se programa utilizando software de programación de lógica de escalera estándar (como RSLogix 500). Este software proporciona un entorno intuitivo para desarrollar, depurar y documentar programas de lógica de escalera. El sistema operativo del controlador es actualizable por flash, lo que significa que los usuarios pueden actualizar fácilmente el firmware para acceder a nuevas funciones y mejoras sin reemplazar el hardware. El software admite edición en línea, lo que permite realizar modificaciones en el programa mientras el controlador está en funcionamiento, lo que minimiza el tiempo de inactividad durante la puesta en marcha y la resolución de problemas.

Aplicaciones

La versatilidad y robustez del 1766-L32BXB lo hacen adecuado para una diversa gama de aplicaciones de automatización industrial, incluyendo:

• Sistemas de Manejo de Materiales – Control de transportadores, sistemas de clasificación y vehículos guiados automatizados (AGVs).

• Maquinaria de Empaque – Gestión de llenadoras, taponadoras, etiquetadoras y envolvedoras con temporización y coordinación precisas.

• Tratamiento de Agua y Aguas Residuales – Automatización de bombas, válvulas y filtros en plantas de tratamiento.

• Procesamiento de Alimentos y Bebidas – Garantizar un funcionamiento consistente e higiénico de los equipos de procesamiento.

• Control General de Máquinas – Servir como controlador principal para maquinaria y accesorios automatizados personalizados.

Sus características de comunicación integradas, particularmente EtherNet/IP, lo convierten en una excelente opción para aplicaciones que requieren integración en arquitecturas más grandes de Internet Industrial de las Cosas (IIoT) o Industria 4.0.

Instalación y Mantenimiento

El 1766-L32BXB está diseñado para un fácil montaje en riel DIN, ahorrando espacio en el panel y simplificando la instalación. El cableado es sencillo, admitiendo tamaños de cable de 0.25 a 2.5 mm² (22 a 14 AWG). Para el mantenimiento, la pantalla integrada del controlador (disponible en ciertos modelos) proporciona una interfaz fácil de usar para ver el estado del controlador, diagnosticar fallas y modificar valores de datos sin una computadora portátil de programación. Esto reduce el tiempo medio de reparación (MTTR) y mejora la eficiencia operativa general.

Conclusión

El controlador lógico programable 1766-L32BXB MicroLogix 1400 es una solución de automatización compacta, rica en funciones y altamente capaz. Su combinación de E/S integradas, amplias opciones de comunicación (incluyendo Ethernet/IP), escalabilidad a través de módulos de expansión y potentes capacidades de procesamiento lo convierten en un caballo de batalla confiable para innumerables aplicaciones industriales. Ya sea que se implemente como un controlador independiente o como parte de una red distribuida, el 1766-L32BXB ofrece el rendimiento, la flexibilidad y la durabilidad requeridos en el competitivo panorama industrial actual. Su diseño, que equilibra características avanzadas con una operación fácil de usar, garantiza que siga siendo una opción popular para modernizar equipos existentes y controlar maquinaria nueva.
