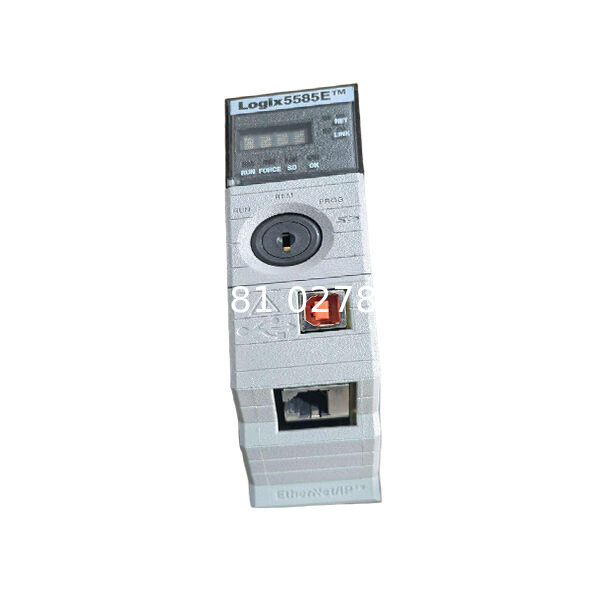

1756-L81E ControlLogix 5580 El controlador de alta capacidad para aplicaciones a gran escala

ControlLogix 5580 1756-L81E Controlador de Automatización Programable

Descripción General del Producto

El 1756-L81E es un miembro de la serie de controladores de automatización programables (PAC) ControlLogix 5580, diseñado para ofrecer control de alto rendimiento para aplicaciones de automatización industrial exigentes. Como parte de la moderna familia ControlLogix 5580, este controlador reemplaza sistemas heredados más antiguos como PLC-5 y SLC 500, proporcionando una potente plataforma de migración al tiempo que mejora la capacidad de procesamiento, la conectividad y la funcionalidad. Está diseñado para cumplir con los complejos requisitos de la fabricación moderna, el control de procesos y la automatización de máquinas a gran escala, ofreciendo un rendimiento robusto, escalabilidad y funciones de seguridad integradas.

El 1756-L81E se posiciona como un modelo de nivel de entrada dentro de la serie ControlLogix 5580, pero sigue siendo un controlador muy capaz. Está equipado con 3 MB de memoria de usuario e incluye 2 GB de memoria no volátil a través de una tarjeta Secure Digital (SD) 1784-SD2, lo que elimina la necesidad de RAM con respaldo de batería y proporciona una solución de almacenamiento de energía respetuosa con el medio ambiente. Este controlador puede manejar hasta 128,000 puntos de E/S discretas y 4,000 puntos de E/S analógicas, lo que lo hace adecuado para aplicaciones a gran escala.

Características y Capacidades Clave

Potencia de Procesamiento y Memoria
El controlador 1756-L81E proporciona una potencia de procesamiento sustancial para ejecutar algoritmos de control complejos, tareas de manejo de datos y comunicación. Con 3 MB de memoria de usuario, ofrece un amplio espacio para programas de usuario, estructuras de datos y definiciones de etiquetas. La tarjeta SD de 2 GB incluida garantiza un almacenamiento no volátil confiable para copias de seguridad de programas, actualizaciones de firmware y registro de datos, mejorando la confiabilidad del sistema y simplificando los procedimientos de mantenimiento.

Conectividad y Comunicación Integradas
Una característica destacada del 1756-L81E son sus capacidades de comunicación integrales. Cuenta con un puerto USB 2.0 integrado para programación local temporal y un puerto Ethernet integrado de 1 Gb que admite EtherNet/IP. Esta integración Ethernet de alta velocidad permite el control de E/S en tiempo real, la mensajería entre pares y la integración perfecta con sistemas de nivel superior. El controlador admite hasta 100 nodos EtherNet/IP (dependiendo de la versión del firmware), lo que facilita la conexión a una amplia gama de dispositivos y redes.

El controlador es compatible con varios protocolos de comunicación a través de módulos de comunicación adicionales de la serie 1756, que incluyen:

• EtherNet/IP para control de E/S en tiempo real e intercambio de datos.

• ControlNet para un rendimiento determinista y de alto rendimiento en aplicaciones en tiempo real.

• DeviceNet para conectar dispositivos industriales simples como sensores y actuadores.

• Data Highway Plus (DH+) y E/S Remota para la integración de equipos heredados.

• SynchLink para la transmisión de datos sincronizada en el tiempo en el control de movimiento coordinado.

Escalabilidad y Capacidad de E/S
El 1756-L81E está diseñado para la escalabilidad. Debe instalarse en un chasis de la serie 1756 (como 1756-A4, A7, A10, A13 o A17), que puede acomodar múltiples módulos de E/S y adaptadores de comunicación. El controlador en sí ocupa una sola ranura en el chasis y puede admitir una vasta configuración de E/S: hasta 128,000 puntos discretos y 4,000 puntos analógicos. Esto lo hace ideal para sistemas de control distribuido extensos.

Seguridad y Protección
La seguridad es un aspecto crítico de los controladores industriales modernos. El 1756-L81E incorpora firmware cifrado y firmado digitalmente para ayudar a prevenir intrusiones maliciosas y cambios de código no autorizados. Para aplicaciones que requieren seguridad funcional, la plataforma ControlLogix se puede integrar con controladores de seguridad y módulos de E/S certificados para el Nivel de Integridad de Seguridad (SIL) 3.

Robustez Ambiental
El controlador está construido para operar de manera confiable en entornos industriales hostiles. Su rango de temperatura de operación estándar es de 0 °C a 60 °C (32 °F a 140 °F) cuando se instala en un chasis de la serie C 1756. Puede soportar clasificaciones de choque de 30 G y clasificaciones de vibración de 2 G a 10-500 Hz. Para entornos corrosivos, hay disponible una versión con recubrimiento conforme (designada con un sufijo "K", por ejemplo, 1756-L81EK), que ofrece protección extendida contra contaminantes, humedad y exposición química.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del controlador 1756-L81E:

Configuración del Sistema y Programación

Configuración de Hardware
El 1756-L81E es un controlador modular que requiere instalación en un chasis de la serie 1756. El chasis proporciona el bus de comunicación y la distribución de energía al controlador y otros módulos. Hay disponibles varios tamaños de chasis, que ofrecen 4, 7, 10, 13 o 17 ranuras. El controlador debe emparejarse con una fuente de alimentación 1756 compatible (como 1756-PA75 o PB75).

Para formar un sistema de control completo, los usuarios deben agregar módulos de E/S 1756 (digitales, analógicos, especiales) y módulos de comunicación 1756 (para redes como ControlNet o DeviceNet) al chasis. Este diseño modular permite arquitecturas de sistema altamente personalizadas y escalables.

Software y Programación
El 1756-L81E se programa utilizando el entorno de desarrollo integrado Studio 5000 Logix Designer. Este software admite múltiples lenguajes de programación según el estándar IEC 61131-3, incluyendo Lógica de Escalera (LAD), Texto Estructurado (ST), Diagrama de Bloques de Funciones (FBD) y Diagrama de Flujo Secuencial (SFC). El sistema operativo del controlador se puede actualizar mediante flash, lo que permite a los usuarios actualizar fácilmente el firmware para nuevas funciones y mejoras.

El controlador admite múltiples tareas y programas, lo que permite una estructura de código organizada y modular. Puede manejar hasta 32 tareas, y cada tarea contiene hasta 1000 programas. Esto permite ejecutar estrategias de control complejas con un rendimiento determinista.

Aplicaciones

El 1756-L81E es adecuado para una amplia gama de aplicaciones de automatización industrial exigentes, que incluyen:

• Fabricación Discreta a Gran Escala– Control de líneas de ensamblaje de alta velocidad, sistemas de fabricación automotriz y sistemas complejos de manejo de materiales que requieren E/S extensas y procesamiento rápido.

• Control de Procesos– Gestión de procesos continuos en industrias como la química, petróleo y gas, procesamiento industrial y alimentos y bebidas, donde las E/S analógicas y el control regulatorio son críticos.

• Infraestructura y Servicios Públicos– Monitoreo y control de plantas de tratamiento de agua/aguas residuales, instalaciones de generación de energía y otra infraestructura crítica.

• Control de Movimiento Integrado– Si bien el L81E en sí no tiene movimiento integrado, puede coordinar el movimiento a través de EtherNet/IP para aplicaciones que involucran servomotores y variadores.

• Sistemas de Alta Disponibilidad y Redundantes– El controlador se puede configurar en sistemas redundantes o de alta disponibilidad para garantizar la operación continua en procesos críticos.

Comparación y Consideraciones

El 1756-L81E es el modelo base de la serie ControlLogix 5580. Para aplicaciones que requieren más memoria, mayor capacidad de E/S o funcionalidad especializada, hay disponibles modelos de gama alta:

• Serie 1756-L8xE– Modelos como L82E, L83E, L84E y L85E ofrecen niveles crecientes de memoria de usuario y capacidad de nodos EtherNet/IP.

• Modelos NSE (Sin Energía de Almacenamiento)– Diseñados para perfiles de consumo de energía específicos.

• Modelos XT– Diseñados para operar en entornos de temperatura extrema (–25 °C a +70 °C).

• Controladores de Procesos– Optimizados para aplicaciones de procesos con bloques de funciones especializados.

Al seleccionar un controlador, es crucial considerar el tamaño de memoria requerido, el recuento de E/S, las necesidades de comunicación y las condiciones ambientales.

Conclusión

El controlador 1756-L81E ControlLogix 5580 es una plataforma de automatización potente, escalable y versátil diseñada para las aplicaciones industriales más exigentes. Su combinación de potencia de procesamiento sustancial, capacidad de E/S extensa, opciones de comunicación robustas (incluido EtherNet/IP) y funciones de seguridad avanzadas lo convierten en una opción confiable y preparada para el futuro para ingenieros y fabricantes de máquinas.

Como parte de la arquitectura integrada ControlLogix, proporciona una integración perfecta con un conjunto completo de herramientas de E/S, redes y software, lo que permite el desarrollo de sistemas de automatización sofisticados y eficientes. Ya sea que se utilice como un controlador independiente para una máquina grande o como parte de un sistema de control distribuido en toda una planta, el 1756-L81E ofrece el rendimiento, la confiabilidad y la conectividad requeridos para la automatización industrial moderna.
