Módulo 1769-L33ER Controlador de automatización programable CompactLogix 5370

Controlador de Automatización Programable CompactLogix 1769-L33ER

Descripción General del Producto

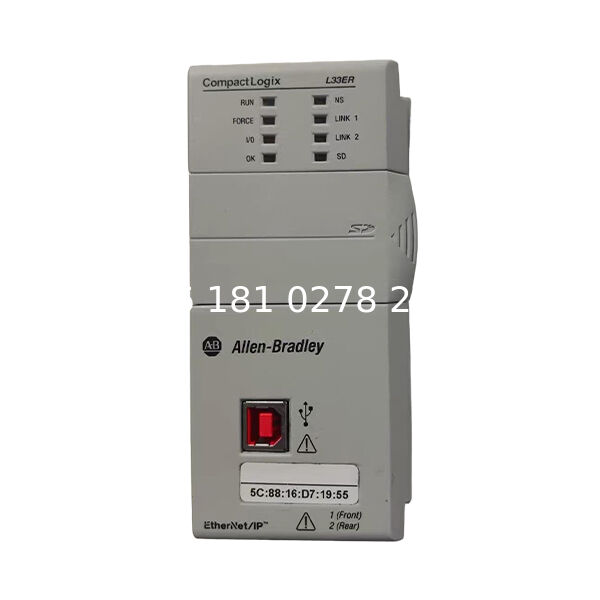

El 1769-L33ER es un controlador de automatización programable (PAC) de alto rendimiento de la serie CompactLogix 5370. Diseñado para aplicaciones de automatización industrial que requieren un equilibrio entre potencia de procesamiento, conectividad y flexibilidad, este controlador está diseñado para satisfacer las demandas de sistemas de control de tamaño mediano. Combina capacidades de procesamiento robustas, amplio soporte de E/S e integración de comunicación en un factor de forma compacto, lo que lo hace adecuado para una amplia gama de industrias, incluida la fabricación, el manejo de materiales, el embalaje y el control de procesos.

Como parte de la familia CompactLogix, el 1769-L33ER está diseñado para proporcionar una solución rentable pero potente para fabricantes de máquinas y usuarios finales. Admite múltiples protocolos de red, expansión de E/S local e integración en redes de planta más grandes, lo que permite una operación eficiente tanto en aplicaciones independientes como distribuidas. El controlador también está diseñado para operar de manera confiable en entornos industriales desafiantes, con un diseño robusto que garantiza un rendimiento constante en condiciones variables.

Características y Capacidades Clave

Potencia de Procesamiento y Memoria
El 1769-L33ER está equipado con un procesador moderno y 2 MB de memoria de usuario. Esta capacidad de memoria proporciona suficiente espacio para programas de usuario, almacenamiento de datos y tareas de comunicación, lo que garantiza un manejo eficiente de los algoritmos de control y el procesamiento en tiempo real. El sistema operativo del controlador se puede actualizar mediante flash, lo que permite a los usuarios actualizar el firmware para nuevas funciones y mejoras sin reemplazar el hardware. Además, admite una tarjeta de memoria opcional no volátil con una capacidad de 1 GB, ampliable a 2 GB, para mejorar el almacenamiento de datos y la copia de seguridad de programas.

Comunicación y Redes
El 1769-L33ER cuenta con capacidades de comunicación versátiles a través de sus puertos integrados:

• Puertos Ethernet duales integrados que admiten el protocolo EtherNet/IP y la topología Device Level Ring (DLR) para una comunicación de red redundante y confiable. Estos admiten velocidades de datos de 10/100 Mbps y funciones de negociación automática.

• Un puerto serie RS-232 para conectar dispositivos heredados y admitir protocolos como DF1 y Modbus RTU.

El soporte del controlador para EtherNet/IP permite el intercambio de datos en tiempo real, la mensajería entre pares y la integración con sistemas de control supervisión y adquisición de datos (SCADA). Esta conectividad es esencial para las aplicaciones modernas de Internet de las cosas industrial (IIoT) y las iniciativas de Industria 4.0.

Capacidades de E/S y Expansión
Una característica destacada del 1769-L33ER es su amplio soporte de E/S. Puede acomodar hasta 16 módulos de E/S locales y hasta tres grupos de expansión de E/S utilizando cables de extensión apropiados. Esta flexibilidad permite a los usuarios adaptar el sistema de control a sus necesidades de aplicación específicas, ya sea para requisitos de E/S discretas, analógicas o especiales. El diseño modular del controlador permite una fácil expansión a medida que crecen las demandas de la aplicación.

Robustez Ambiental y Certificaciones
Construido para entornos industriales, el 1769-L33ER opera de manera confiable en un rango de temperatura de 0 °C a 60 °C (32 °F a 140 °F) y una humedad relativa del 5% al 95% (sin condensación). Está diseñado para resistir vibraciones y golpes, cumpliendo con los estándares industriales relevantes. El controlador cuenta con certificaciones que incluyen CE, UL y cUL, lo que garantiza el cumplimiento de los estándares internacionales de seguridad y calidad. Su carcasa de estilo abierto (clasificación IP20) proporciona protección básica, pero requiere instalación en un gabinete adecuado para una protección ambiental completa.

Requisitos de Alimentación y Consumo
El 1769-L33ER requiere una fuente de alimentación de 24 V CC y es compatible con varios módulos de alimentación, como el 1769-PA4, 1769-PA2 y 1769-PB4. Tiene un consumo de corriente del bus trasero de 500 mA a 5 V CC y un consumo máximo de energía de 4,5 vatios. Este bajo consumo de energía contribuye a la eficiencia energética y reduce la generación de calor dentro de los paneles de control.

Especificaciones Técnicas

La siguiente tabla resume las especificaciones técnicas clave del controlador 1769-L33ER:

Configuración e Instalación del Sistema

Configuración de Hardware
El 1769-L33ER está diseñado para una fácil instalación en rieles DIN estándar o montajes en panel. Sus dimensiones compactas y diseño liviano (0,31 kg) permiten un montaje flexible en gabinetes de control con espacio limitado. La carcasa de estilo abierto del controlador facilita la disipación de calor, pero requiere instalación en un entorno protegido para evitar la exposición al polvo, la humedad y los daños físicos.

Al integrar el módulo, es crucial seguir las prácticas de cableado y las condiciones ambientales recomendadas para garantizar un rendimiento óptimo. El controlador se puede utilizar con varias fuentes de alimentación, como el 1769-PA4, 1769-PA2 y 1769-PB4, lo que proporciona flexibilidad en el diseño del sistema.

Configuración de Software
El 1769-L33ER se configura y programa utilizando el software Studio 5000 Logix Designer. Este entorno de desarrollo integrado permite a los usuarios definir parámetros del sistema, configurar diagnósticos e integrar el controlador en el sistema de control más amplio. El software admite monitoreo y solución de problemas en línea, lo que permite una visibilidad en tiempo real del rendimiento y el estado del sistema.

Aplicaciones

El 1769-L33ER es adecuado para una amplia gama de aplicaciones de automatización industrial, que incluyen:

• Automatización de Fabricación – Control de líneas de producción, máquinas de ensamblaje y sistemas robóticos en las industrias automotriz, electrónica y de bienes de consumo.

• Manejo de Materiales – Gestión de sistemas de transporte, equipos de clasificación y vehículos guiados automatizados (AGV) en almacenes y centros de distribución.

• Control de Procesos – Monitoreo y control de parámetros como temperatura, presión y flujo en plantas de procesamiento químico, farmacéutico y de alimentos.

• Maquinaria de Embalaje – Coordinación de llenadoras, selladoras, etiquetadoras y otros equipos en líneas de embalaje.

• Automatización de Edificios – Integración en sistemas de control HVAC, control de iluminación y sistemas de control de acceso.

Su amplio soporte de E/S (hasta 16 módulos) y sus capacidades de comunicación lo hacen ideal para aplicaciones que requieren múltiples señales de control e integración perfecta en arquitecturas de red más amplias.

Comparación y Consideraciones

Al seleccionar el controlador 1769-L33ER, considere los siguientes aspectos:

• Requisitos de Memoria – La memoria de usuario de 2 MB es suficiente para muchas aplicaciones de tamaño mediano; sin embargo, para programas más grandes o más complejos, puede ser necesaria una expansión de memoria adicional.

• Necesidades de E/S – La capacidad de admitir hasta 16 módulos de E/S locales proporciona flexibilidad para expandir los sistemas según sea necesario.

• Condiciones Ambientales – El rango de temperatura de operación (0-60 °C) es adecuado para la mayoría de los entornos industriales; las condiciones extremas pueden requerir protección adicional.

• Compatibilidad del Sistema – El controlador funciona con varias fuentes de alimentación y módulos de E/S; verifique la compatibilidad con los componentes de su sistema existente.

Para aplicaciones que requieren diferentes niveles de rendimiento, hay disponibles otros controladores de la serie CompactLogix, como el 1769-L36ER (con más memoria y capacidad de E/S) y el 1769-L16ER (con menor memoria y capacidad de E/S).

Conclusión

El controlador CompactLogix 5370 1769-L33ER es una solución versátil y confiable para aplicaciones de automatización industrial que requieren un equilibrio entre rendimiento, flexibilidad y rentabilidad. Su memoria de usuario de 2 MB, el soporte para hasta 16 módulos de E/S y sus capacidades de comunicación perfectas lo convierten en un componente valioso en los sistemas de control basados en CompactLogix. Al aprovechar su conectividad EtherNet/IP y sus opciones de expansión, los usuarios pueden lograr soluciones de automatización eficientes y escalables.

Si bien su diseño de estilo abierto requiere instalación en un entorno protegido, el rendimiento del controlador y su compatibilidad con arquitecturas integradas modernas lo convierten en una opción confiable para diversas aplicaciones de automatización. Para ingenieros e integradores de sistemas que buscan un controlador de gama media con confiabilidad probada y facilidad de integración, el 1769-L33ER representa una opción práctica dentro de la cartera de productos CompactLogix.
